料位開關普遍應用于容器內的粉末狀及顆粒狀物料的上、下限監測和控制。在工業應用現場，我們發現儀表技術人員普篇缺乏料位開關安裝使用知識，經常發生設備尚未工作即因安裝不當而損壞，或因安裝不當導致設備工作很短一段時間就出現測量故障和報警。
　　料位開關產品種類多，其安裝方法也不盡相同，本文就如何正確安裝使用料位開關作簡單闡述。
　　盡管不同類型料位開關產品安裝使用方法完全不同，但根據我們實踐經驗和統計分析，料位開關安裝使用應注意以下事項：

　　①開始安裝之前，首先要仔細閱讀產品說明書，確認料位開關型號是否滿足現場的應用環境要求，特別注意應用現場的過程壓力、過程溫度、介質的化學性能等是否與產品規格一致。

　　②安裝時，要確認現場電源電壓是否與產品標識上面的標稱電壓一致。

　　③務必在斷電的情況安裝和接線，以保證人身安全和避免設備損壞。
　　④避開將設備安裝在進料口，如圖1。

　　⑤很多場合，為了提高測量可靠性，往往要求水平安裝料位開關。當測量準確性要求不高，如容許誤差幾厘米量級時，建議下傾安裝料位開關，一般向下傾斜約二十度角安裝，以避免因探頭上物料的粘掛而造成測量誤差。

　　如圖2所示，如果被測物料時常快速升降或流動，則需要在安裝料位開關的上方增加安裝防護擋板，設備才能更可靠工作。

圖2  水平安裝時防護板安裝示意圖

a 凸型防護擋板 b 凹型防護板

　　該防護擋板的長度應大于探頭水平安裝的插入長度，并且要注意選用合理的防護板結構。如圖2中“a”防護板為一般性物料防護擋板，是凸型結構；圖2中的“b”防護板適用于粗糙或具有很大磨損性的被測物料，是凹型結構防護擋板，這種凹型結構防護擋板可以讓物料在凹槽內形成一定的堆積，減少物料對擋板的直接沖擊，從而提高防護擋板的使用壽命。

　　⑥當存在下雨或冷凝工況現場時，料位開關安裝接入電纜之前，請將電纜線彎曲并朝下引，如圖3所示，保證雨水和冷凝水會隨之往下流滴，防止水或潮氣進入料位開關。

圖3  防雨防冷凝線纜安裝

　　⑦不同形式和結構的料位開關，其安裝還有些特定要求，一并闡述如下：

　　阻旋料位開關安裝時要確認被測物料密度，以選擇最佳葉片形狀和大小，一般地，密度越大葉片越小；另外，安裝時請勿敲擊傳動部位和葉片部位，以免造成不必要的損害。

　　音叉料位開關用于流動介質測量時，安裝時要求叉體方向與介質流動方向一致，如圖4所示，叉體面和介質流動的方向應保持一致，可以避免由于介質流動而產生的對叉體沖擊力所造成的測量誤差或?qū)Σ骟w損害。

圖4  叉體安裝方向

①外設標志點    ②介質流動方向

　　振棒料位開關和音叉料位開關在垂直安裝時，為了避免在圓柱容器中因固料無規律錐形堆積造成的測量誤差，建議安裝在距離容器壁d/6處，如圖5所示。

圖5   垂直安裝相對位置示意圖

　　垂直安裝射頻導納料位開關時，建議安裝在距離容器壁大于500mm處，如圖6所示，這樣可以避免圓柱容器中介質堆角和容器壁自身電抗造成的測量誤差，

圖6   射頻導納垂直安裝示意圖

　　另外，同一罐體同時安裝多臺射頻導納料位開關時，應保證兩臺之間的安裝間距大于500mm，如圖7所示，以防止儀表之間的探頭相互干擾。

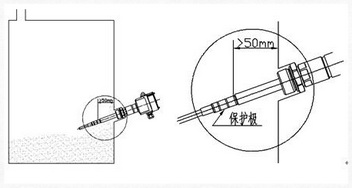

　　如圖8所示，為保證儀表抗粘附的功能，安裝射頻導納料位開關時應保證探頭的保護極插入料倉內的尺寸大于50mm。

圖8 射頻導納保護極插入深度
