海為PLC可編程邏輯控制器在通訊方面的特點及優勢

l 內置多種通訊協議

Haiwell PLC各種型號的主機都內置Modbus TCP協議、Modbus RTU/ASCII協議、自由通訊協議以及海為公司的HaiwellBus TCP和HaiwellBus高速通訊協議；

l 通訊端口可擴展

Haiwell PLC各種型號的主機均自帶1個以太網口和2個串口通訊口（一個為RS232，另一個為RS485），用通訊擴展模塊可擴展至5個串口通訊口，與其它設備建立通訊連接時，無需再加任何附屬設備；

l 每個通訊端口均可用于編程和聯網

Haiwell海為PLC的每個通訊口（包括主機自帶的兩個通訊口或擴展的通訊口），在日后的維護工作中（如修改程序時），可在不停機的狀態下進行一邊監控當前系統的運行狀態，一邊對其進行維護，以減少系統的停機維護時間，提高生產效應；

l 可非常方便地與第三方設備建立通訊連接

因內置有工業上普遍使用的Modbus通訊協議及便利的通訊指令，所以可很方便地與第三方設備建立通訊連接，如：與計算機、文本、觸摸屏、變頻器、變送器、及其它有通訊功能的儀表等。即使對于不支持Modbus通訊協議的第三方設備，也可用Haiwell PLC的自由通訊協議對其進行通訊；

l 每個通訊端口相互獨立，主/從站可任意搭配

Haiwell PLC所有的通訊端口均可作為主站也可作產從站，如：通常情況下，PLC與計算機、人機界面相連接的端口作為從站，而同時與現場設備如變頻器等相連接的端口作為主站。通訊擴展模塊的通訊端口網絡類型可任意搭配。這樣的功能在實際應用中，組網更靈活；

l RS485通訊地址由外部設定

Haiwell PLC各種型號主機的485通訊站號均可由位于主機左上角的撥碼開關中設定，一目了然，便于維護與編程調試；

l 通訊的收發均采用中斷的方式

Haiwell PLC所有通訊的收發均采用中斷的方式，編寫再多的通訊指令也不會影響用戶程序的執行周期及響應速度，而用戶程序的執行周期（掃描時間）也不會影響通訊的即時收發，這樣，在實際應用中保證了通訊的即時性與高效性，即使5個通訊口同時進行繁忙的通訊處理，PLC系統將對其進行快速統一地調度；

l 一次性通訊容量大

一次向Haiwell PLC讀取或?qū)懭氲臄?shù)據容量大：開關量點（如X、Y、M、T、C、SM）可達255個或16位數據（如V、SV、CCV、TCV、AI、AQ）可到48個，有了如此大的數據讀取容量后，第三方設備(如計算機)在向PLC發讀取實時數據或設定工藝參數的命令時，將所要監控或要設定的數據進行一次性地通訊操作，減少了通訊次數，可極大地提高通訊效應，增強數據的實時性與控制的即時性；

l 極為便利的通訊指令系統

使您無論使用何種通訊協議都只需一條通訊指令便可完成復雜的通訊功能，編程簡單而程序簡潔，無須再為通訊端口沖突、發送接收控制、通訊中斷處理等問題煩惱，可以在程序中混合使用各種協議輕松完成您所需的各種數據交換；

l 組網靈活

支持1：N、N：1、N：N聯網方式，支持各種人機界面和組態軟件，可與任何帶通訊功能的第三方設備（如變頻器、儀表、條碼閱讀器等）聯網；

l 各種模擬量擴展模塊均可通訊,可作為遠程IO模塊

Haiwell海為PLC的各種模擬量擴展模塊均有一個用于通訊連接的通訊口（RS232或RS485），所以Haiwell(海為)PLC的模擬量擴展模塊支持并行總線（直接用擴展總線掛到PLC主機的擴展接口上）與串行總線（用模擬量擴展模塊上的通訊口與PLC主機的通訊口進行通訊連接）兩種方式進行對模擬量輸入輸出通道的擴展，當用串行總線進行擴展時，可作為遠程IO模塊，不受AI/AO點數的擴展限制；這一點對于有大量模擬量信號（溫度、濕度、壓差、風量、流量、風機轉速、閥門開度等）需要進行采集及監控的控制系統極為重要；輕松實現無限制點的擴展，極大地提高了控制系統的配置靈活度及日后的控制擴展能力，減少了模擬量信號的布線量，同時也減小了因模擬量信號線過長帶來的干擾問題，節省工程投資成本；

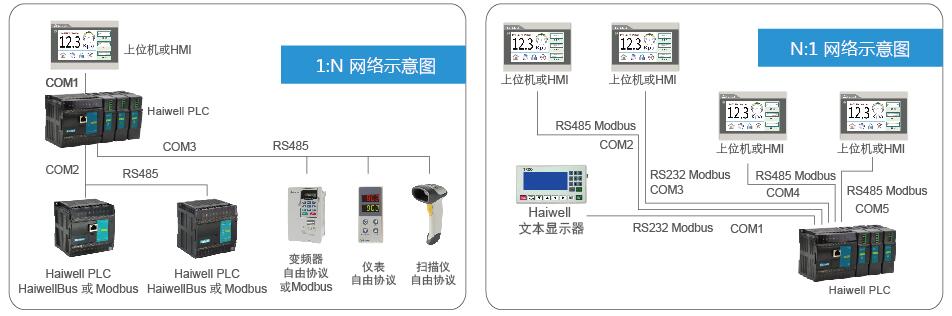

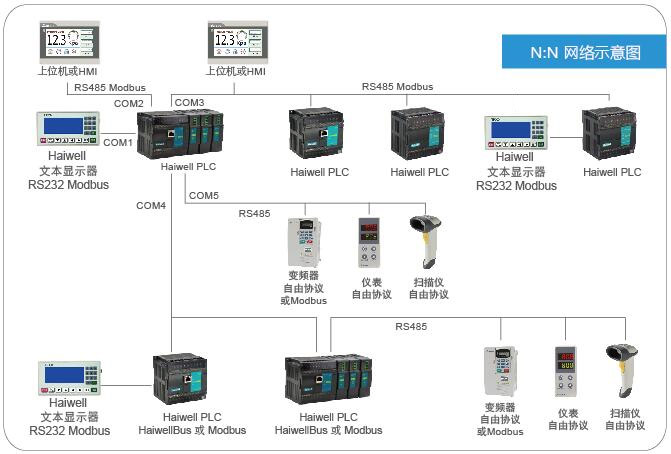

l Haiwell PLC網絡連接示意圖
