一、應用背景

隨著家用電器產品和工業控制類產品的不斷發展，各個廠家在電子類配件方面都往定制化方向發展，其中電氣接頭即航空連接器應用也是原來越廣泛，我們這次接了一個研發項目就是給空調傳感器產品配套生產電氣連接器產品的項目，主要為應用高溫，在真空環境下，將玻璃粉末按照模具要求的形狀和封裝模具，將銅引線包在里面，最后融化的玻璃釉冷卻后成了引線間良好的絕緣體和密封件。

該型產品應用范圍廣泛，空調配件，電機配件和各類工業產品均能使用。

二、應用需求

目前樣機已經制作完畢，經過客戶在青島的產品試燒成功，已經發到客戶處準備安裝調試。屬于初步試制成功階段，還沒有實現產品的規模化生產。

主要需要以下幾大功能：

1）真空，客戶的產品需要在真空下成型，主要是為了減少連接器內的氣泡，提高產品質量，氣泡減少也有利于玻璃的塑型

2）溫度，設備需要升到1300度的高溫，并持續一段時間，期間配合產品燒制工藝流程，還要和真空以及其他氣體配合使用，對于邏輯關系的控制要求較高，工藝流程必須受控

3）氣體，燒制過程中需要氮?dú)夂蜌錃?/span>氛圍，配合溫度的情況，對工件進行處理

4）檢測系統，設備安全使用需要的水溫，水壓，氣體壓力，真空度和含氧量的情況都要進行實時監控

三、解決方案

目前我們的設計是，采用壓力容器罐，在壓力容器罐上開出我們需要的孔，并焊接管道，做成我們需要的形狀和結構，然后加熱器器安裝在壓力容器罐內，用銅電極和變壓器功率系統對接。這樣機體就做好了。

    加熱部分采用變壓器和電阻絲加熱，用溫控儀表和調功器控制，銅排做為電李連接載體。真空系統購買南光的整套真空機組，約定雙方的控制信號接口，用開關量控制機組的啟停。其他氣體部分購買專用的氣體控制閥門，用開關量進行控制，電磁閥打開與否作為氣體通斷的控制信號。其他的各類傳感器購買市場上成熟的開關類產品，引入PLC部分。

    主控制采用一臺60點的PLC，制作一臺控制柜，將PLC安裝在內，其他中間繼電器，控制開關，開關電源類產品都安裝在內，操作界面選用了一臺觸摸屏作為人機交互界面，便于設備狀態的查看，和各個部件操作。

    操作面板上安裝有各類儀表，和操作按鈕，可以直觀的觀察到設備的主要狀態，便于投料和取料的把握，也可以與系統聯動實現全自動操作。水路部分和氣體管路是設備的重要組成部分，我們請來了專業的施工人員進行施工，保證水路的合理分配和冷卻效果，氣體部分由于有氫氣所以采用不銹鋼管焊接而成，保證密封性能。

四、硬件配置

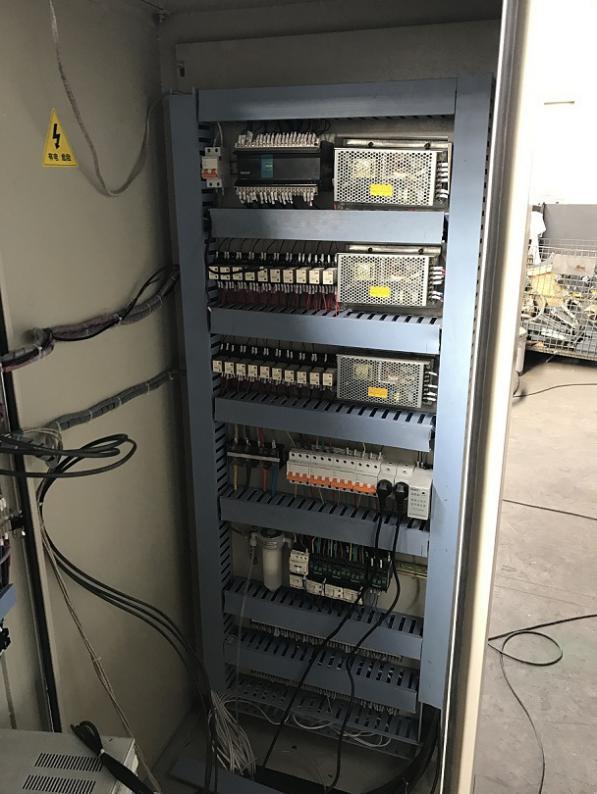

圖1 現場控制柜內部圖

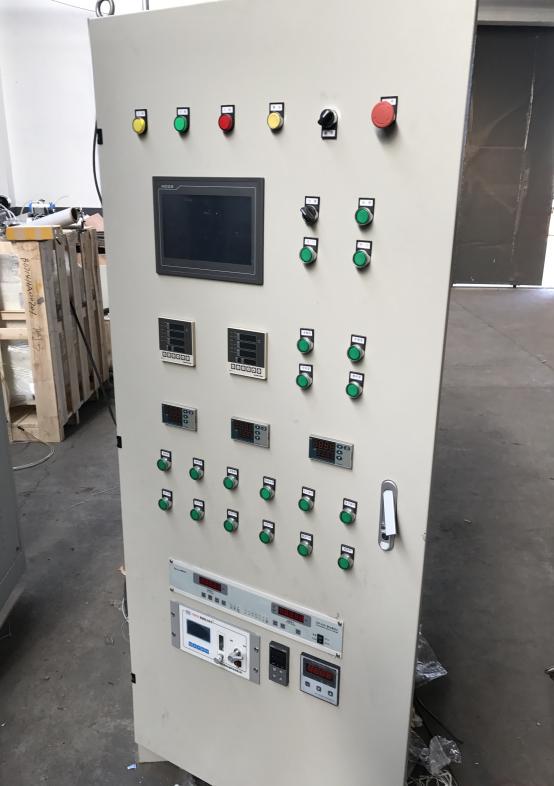

圖2 現場控制柜外部圖

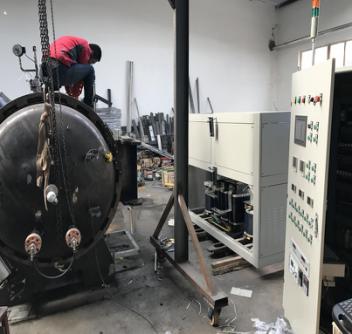

圖3 現場施工圖

五、軟件設計

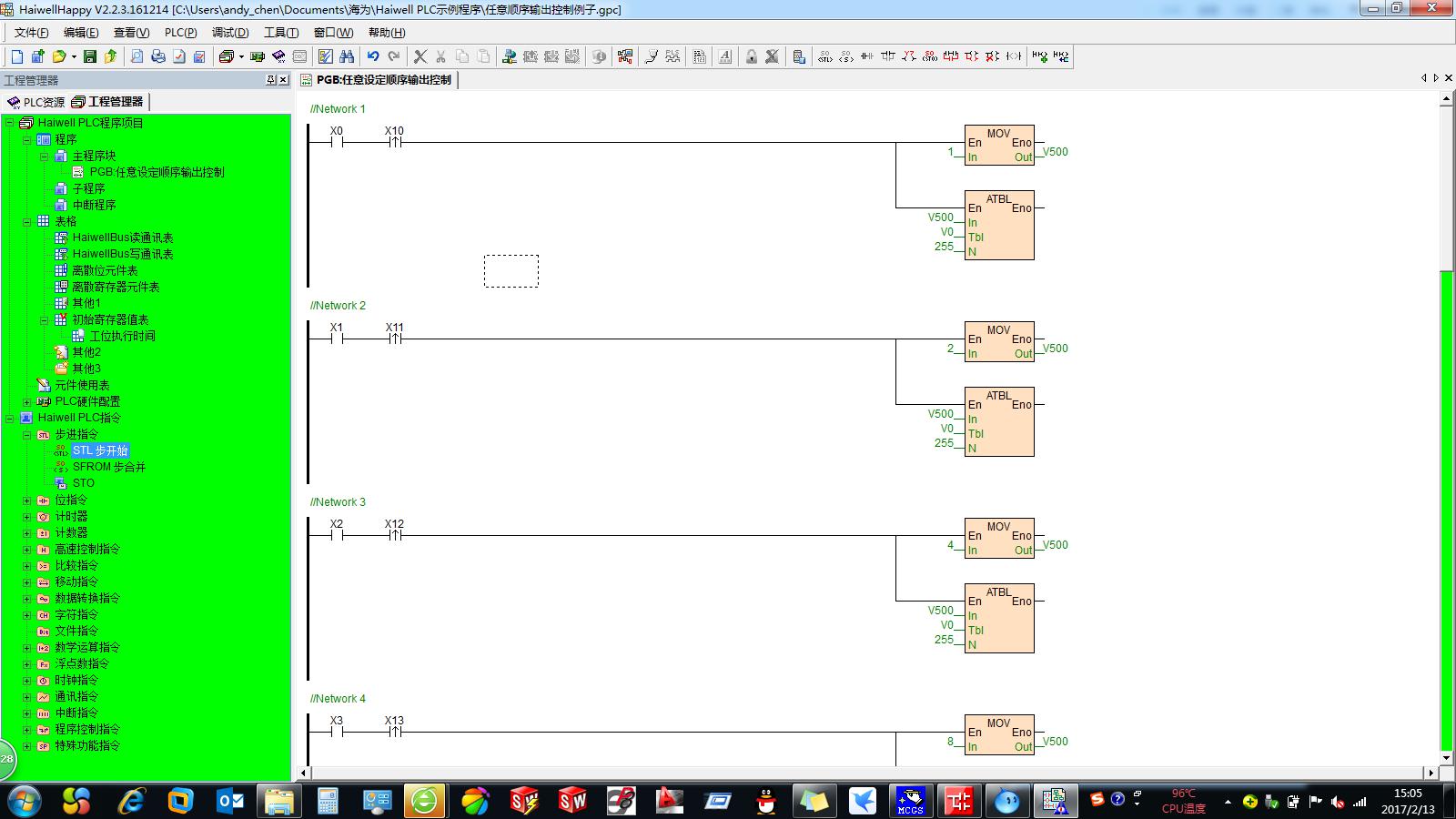

圖4 主要程序截圖1

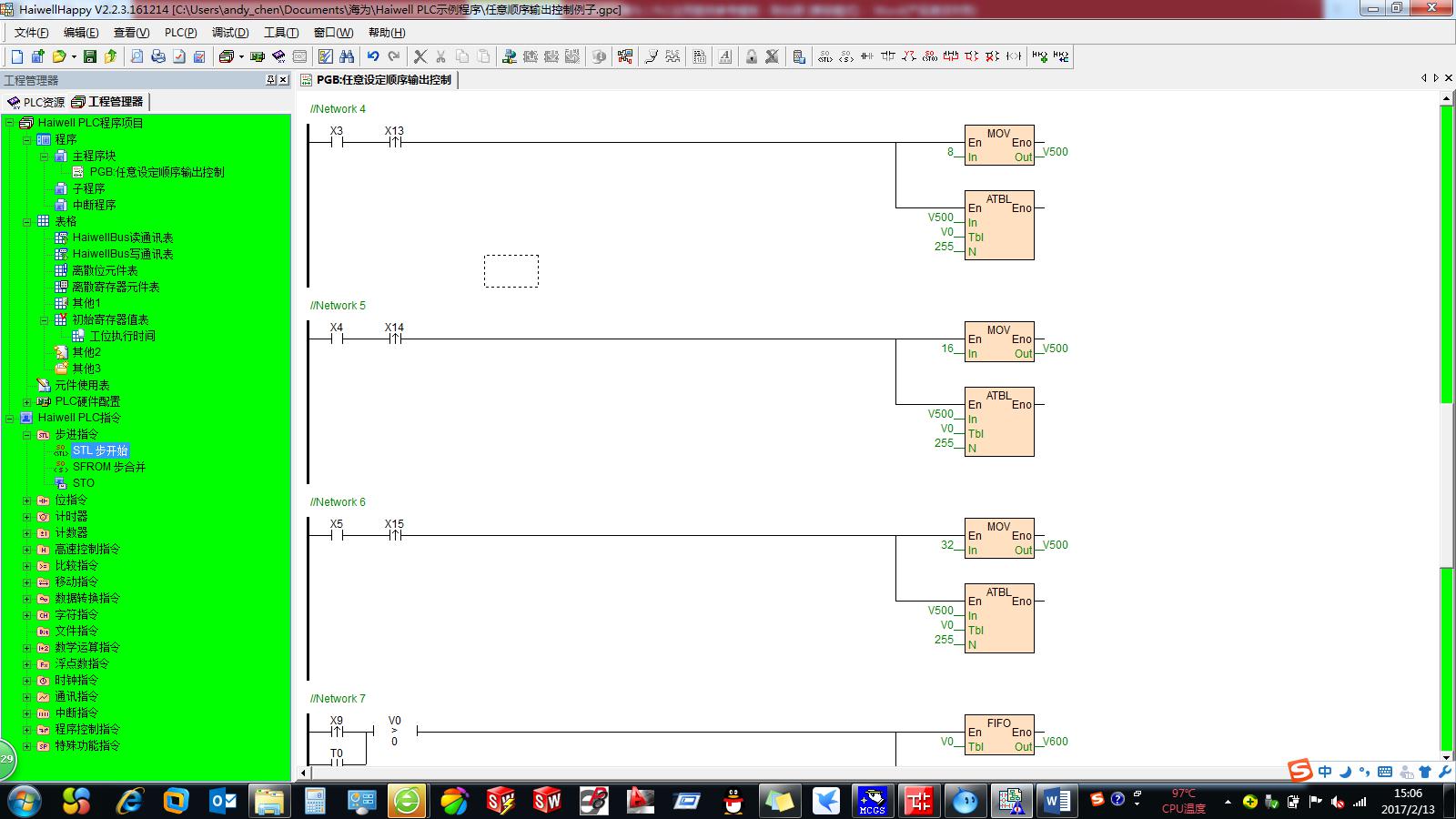

 圖5 主要程序截圖2

六、應用總結

我以前主要是三菱的PLC和西門子的PLC，相比較這兩個品牌的PLC來講，海為在外觀設計，模具質量等方面做的還是不錯的，使用起來也比較方便，編程軟件簡單易懂，操作起來沒有阻礙感，另外應用指令集方面也比較豐富，雖然很多指令我沒有用到，但大概的看了下手冊，可以滿足我目前的所有工作設計，和各個行業的應用。

    這次做了一個高溫?zé)�結爐，主要用到了開關量控制方面的東西，算是一個比較簡單和常規的項目，很多海為色優勢沒有體現出來，比如通訊方面的功能和運動控制方面的應用，下次有機會還要再用用看看。感覺我們的品牌還應該在產品結構設計上做出突破，不要局限于現有的PLC模型和外觀，應該向更優的工業化產品外觀設計靠一些，多豐富一些產品線。

總之這次的使用體驗還是不錯的，客戶也很滿意。謝謝海為PLC的此次活動和支持。
