廈門才茂LTE 4G DTU CM510-21F

無線數傳終端技術參數

一、產品簡介

  廈門才茂LTE 4G DTU（CM510-21F）是一款工業級無線數據傳輸設備，支持電信、移動、聯通三大運營商的無線全網通網絡，支持無線網絡有：GPRS/CDMA/WCDMA/TD-SCDMA/EVDO/LTE-FDD/LTE-TDD；設備為用戶提供TCP透明無線遠距離數據傳輸或者UDP透明無線遠距離數據傳輸?shù)墓δ堋?/span>

  設備支持串口RS232接口，設備可以直接客戶的上述接口設備直接相連，把客戶的PLC設備、工控設備的數據透明傳輸?shù)娇蛻舻臄?shù)據中心，實現對客戶端末設備的數據采集、數據傳輸、設備控制等功能。

該產品采用ARM9工業級高性能嵌入式處理器，以實時操作系統為軟件支撐平臺,超大內存,內嵌自主知識產權的TCP/IP協議棧；設備支持雙數據中心備份，以及多數據中心同步接收數據等功能；設備提供在線維持技術，保持?jǐn)?shù)據終端永久在線，保存數據鏈路任何時候暢通，實現高速、穩定、可靠的TCP/UDP透明數據傳輸功能。針對網絡流量和產品功耗比較敏感的客戶，本產品支持語音、短信、數據觸發上線以及超時自動斷線的功能，降低流量降低產品功耗，實現低功耗功能。

該產品擁有ARM9工業級處理器和智能三級保護，它不但通過電力3000V電擊測試，還擁有專利技術，產品性能穩定可靠。

    該產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、燃?xì)獗O(jiān)控、水利監控、環保檢測、氣象檢測、地震監測，交通控制等等行業。

二、產品接口圖

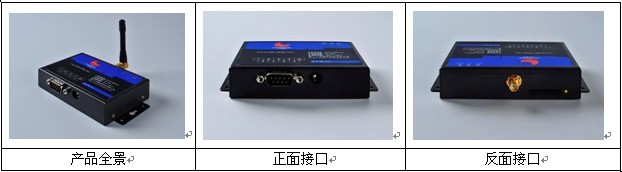

2.1 串口RS232接口DTU產品圖片：

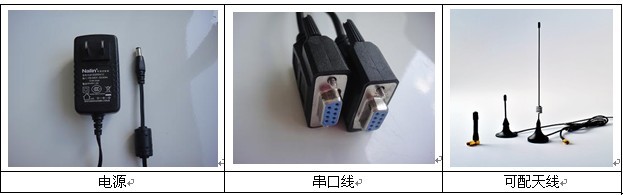

2.2 RS232接口DTU產品配件圖片：

三、產品特性

工業級設計

1. 工業級CPU：工業級高性能嵌入式處理，高速緩存數據，加快高速數據訪問速度；帶緩村，高速指令緩存，加強了指令處理速度。

2. 工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。

3. 實時操作系統：采用LINUX2.6操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定，帶完善TCP/IP協議棧；或者嵌入式UCOS操作系統。

4. 強化電路板：PCB采用遵循20H和3W原則，同時公司所有產品電路板都采用生益材質來生產，確保板材的穩定可靠。

5. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。

6. 工業級電源：寬壓電源設計，電源適應范圍為DC6V~DC32V，內置電源反向保護和過壓過流保護。

穩定可靠

1. 三層系統保護：在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，確保系統穩定可靠

2. UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。

3. 串口ESD保護：RS232，內置15KV ESD保護。

4. 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。

5. 所有無線模塊都有通過3C認證、高低溫檢測認證、EMC檢測認證。

6. 高速處理CPU：采用高速性能工業級CPU，可以更加高速地處理各種協議數據轉換；解決了業內“假在線”、“假死機”、“當機”等疑難問題。

7. 超大內存：FLASH64Mbits，SDRAM，256Mbits（不同型號內存不同），有超大的內存來緩存客戶發送數據，同時接收超大數據包，數據不丟失。

8. DNS自動獲取：自動獲取DNS，不再需要人工配置輸入DNS；規避了因?yàn)檫x擇的DNS服務器異常，導致DTU設備當機的嚴重現象。

9. 完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；使網絡通信性能優異，掉線概率極大降低。

10. EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；

功能強大

1. TCP透明數據傳輸和UDP透明數據傳輸；支持多種工作模式

2. 支持虛擬數據專用網（APN/VPDN）

3. 支持雙數據中心備份及多數據中心（8個）接受數據，最大支持發送中心達256個

4. 智能防掉線。支持在線檢測，在線維持，掉線自動重?fù)埽�確保設備永遠在線

5. 遠程喚醒：支持短信、語音、數據等喚醒方式以及超時斷開網絡連接

6. 支持固定IP通信方式；支持DDNS動態域名通信方式

7. 支持短信遠程配置，遠程控制；支持短消息告警

8. 完善的網絡支持：提供包括2G網絡（GSM網絡），2.5G網絡（GPRS網絡），2.75G網絡（EDGE網絡），3G網絡（WCDMA網絡、EVDO網絡、TD-SCDMA網絡），4G網絡（HSPA+網絡、LTE網絡），全網絡的產品支持。

9. 數據包傳輸狀態報告

10. 標準的AT命令界面

11. 可以用做普通撥號MODEM

12. 支持串口軟件升級

13. 同時支持LINUX、UNIX和WINDOWS操作系統

簡單易用

1. 圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；提供批量配置功能，實現批量設備的配置。

2. 中心軟件：提供C#，VC，VB，DEPHI中心端軟件，方便客戶測試。

3. 提供多種動態庫DLL：公司提供C# ，VC，VB，DEPHI中心端軟件的動態庫支持，并提供使用說明文檔，方便客戶自行快速開發中心端應用軟件。

4. 豐富第三方軟件支持：包括亞控軟件，三維力控軟件在內的業內主要中心端軟件支持（驅動中選擇“廈門才茂（桑榮）”或者“桑榮”的驅動 ），可以直接方便購買第三方軟件來上項目，實現快速穩定低成本地完成項目。

5. 檢查軟件：提供串口調試軟件，網絡速度檢測軟件，提供不同的調試等級輸出，方便客戶查看各種信息，快速定位問題。

三、技術參數

3.1設備接口信號定義說明：

3.1.1 串口RS232接口中 型號為CMxx50P系列產品接口定義：

3.1.2接口平面圖

DTU用戶數據接口DB9電纜的接插件為BoxHeader, 間距：2.0mm，9Pin。

3.1.3適用型號列表

3.1.4 接口定義

3.2 接口類型：

3.3.無線參數：

3.3.1 GPRS無線參數

3.3.2 CDMA無線參數

3.3.3 WCDMA無線參數

3.3.4 TD-SCDMA無線參數

3.3.5 EVDO無線參數

3.3.6 LTE-TDD無線參數

3.3.7 LTE-FDD無線參數

3.3.8 HSPA+無線參數

3.4 硬件系統：

3.5 操作系統：

3.6 供電情況：

3.7 物理特性：

3.8 其他參數：
