才茂ATM機無線采集監控系統解決方案

1、解決方案介紹

         本系統采用采用廈門才茂通信CM520工業4G無線路由器，連接DVR/NVR設備，可上傳本地視屏和抓拍圖像監測的同時，上傳和監測ATM多個敏感傳感器正常狀態。通過運營商APN/VPDN專網卡（SIM），與銀行服務器機房建立專網隧道，保證數據認證安全加密，采用LTE 4G高速網絡制式，保證視頻圖像數據大數據傳輸可靠性，達到統一管理，統一監控目的。實時保護ATM機正常運行和取款公民的人身安全。

      采用的傳感器包括人體感應器、配鈔傳感器、震動傳感器等，在加上針孔攝像頭。具體情況可更具實際需要增加或改變相應的傳感器。前端設備的傳輸設備只需廈門才茂通信自主研發的Router進行采集傳輸功能。

系統連接方案：

     該系統結構是利用運營提供的移動內部網絡信號（APN專網業務），把AD和串口收集的數據，通過APN專網的方式傳輸?shù)竭\(yùn)營商提供的APN數據采集服務器。上位機軟件在根據采集的數據進行分析，并通過顯示器顯示，并存于采集中心的數據庫中，以方便查詢。

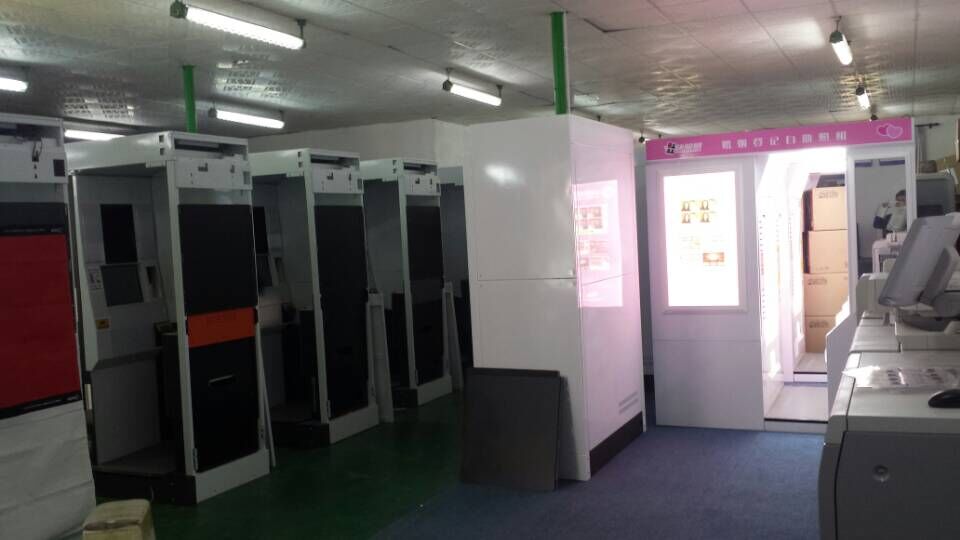

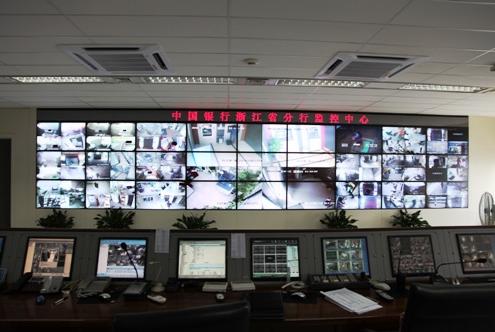

現場視頻無線后臺監控安裝圖：

2、ATM機采用無線監控系統的優勢

2.1，建設成本少低

    由于采用3G網絡，使用運營商專網APN/VPDN隧道加密，無需布置有線網絡，只需安裝好設備就可以，建設成本低。

2.2，監控范圍廣

    ATM機分布散亂，但是通過運營商無線專網網絡，可以把分布ATM機通過VPN撥號建立一個內部虛擬局域網。更加保證了ＡＴＭ機數據傳輸機密，保證。

2.3，具有良好的可擴展性

        由于目前3G 網絡已覆蓋全國絕大部分城市地區，加上4G網絡已經出來了。基本不存在視屏傳輸相對卡的現象，可實現大范圍的在線監控，滿足視屏監控遠程備份的要求。

2.4，數據傳送速率高

    （1）每個ATM機采集傳感器上的檢測數傳輸量在10Kbps 之內。3G網絡（聯通HSPA+最快） 網絡傳送速率理論上可達21M/s，目前其他3G網絡 實際數據傳輸速率在200KB/S  左右，完全能滿足本系統數據傳輸速率（≥100Kbps）的需求。

（2）每個ATM機里的視屏錄像機，也通過另一臺3G無線路由器進行數據傳輸，由于3G網絡技術的瓶頸，使得視頻的遠程傳輸備份還是有些瓶頸，基本都是采用本地保存，上傳圖片的方式。不過4G網絡時代已經來了。進過目前行業4G領頭移動的4G網絡測試，實測速度最高可達到4M/s的傳輸速度，對于視屏大數據上傳備份已經基本沒有后顧之憂了。

3、總結

     經過市場多年行業應用，廈門才茂通信的ROUTER，以工業級標準設計、適合各種工業或是高、低溫惡劣環境下，無人看管環境應用，支持APN/VPN，同時支持多種VPN方式（GRE、PPTP、L2TP、IPSEC等）保證數據安全通信。SNMP協議可網管后臺，以靈活主網方式、統一管理的穩定運行優勢備受業內人士青睞。特別推出可選（北斗GPS定位功能和SD卡外置大容量存儲）。無線傳輸技術的發展，給ATM機監控發展帶來飛躍，同時也間接保護公民的人身財產安全。
