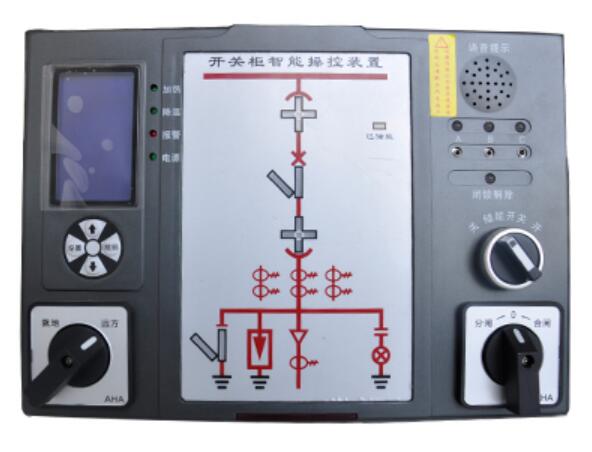

tn系列開關柜智能監測裝置廣泛用于3-110kv戶內開關柜,適用于中置柜、手車柜、固定柜、環網柜等多種開關柜,它集成了常規高壓開關柜面板上除微機保護產品外的所有功能,不僅將開關柜上原本分散的各個散件統一到一臺裝置上,而且還增加了更多的功能。高可靠、免維護和人性化的產品制造理念使運行及檢修人員的工作環境得到改善。分布式、模塊化的產品設計理念,使我們完全可以快速地為用戶量身訂做(選用時,用戶只要提供對應一次方案圖即可)。

產品特點:

tn系列開關柜智能監測采用了先進的微機(mcu)測控技術、數字信號處理技術、雙mcu備份檢測技術,它可與電力系統其它電氣設備組網,實現分布式微機狀態監測控制系統,是一款功能齊全、操作方便的現代電力監測的理想產品。

tn系列開關柜智能監測裝置按嚴格的生產工藝制造,軍工品質,每套產品均配有獨立的故障檢測及保護系統,使本產品區別于其它產品,真正做到的了高可靠性。

主要功能:

◆ 動態模擬圖:根據用戶提供的一次接線方案,制作面膜,將動態部分以發光數碼模塊來表現(如斷路器/手車位置/接點開關/儲能等)。

◆ 語音提示:當開關柜發生誤操作時做出相對應的語音提示,并提示正確的操作方法。

◆ 溫濕度控制:可帶兩路的溫濕度傳感器來檢測柜內的環境溫濕度,當溫度過高停止加熱器加熱,濕度過高/溫度過高啟動加熱器加熱。

◆ 通訊功能:帶有rs485通訊接口,modbus協議方式,可將數據上傳于后臺管理中心。

◆ 儲能指示:當斷路器已儲能,無源觸點動作,面板儲能指示燈點亮。

◆ lcd顯示:寬大的液晶屏,高清晰的字符顯示,界面操作簡便,可自動或手動翻頁。

規格參數:

◆ 工作電壓:ac/dc110~256v

◆ 溫濕度控制范圍:-40~123.8℃、0~99.9%rh

◆ 通訊接口:rs485

◆ 通訊速率:1200/2400/4800/9600bps

◆ 通訊協議:modbus或dl645

◆ 技術指標符合:iec1036、iec1268、iec801-4

◆ emc電磁兼容符合:iec61000-4-2/3/4/5
