一、產品型號及名稱

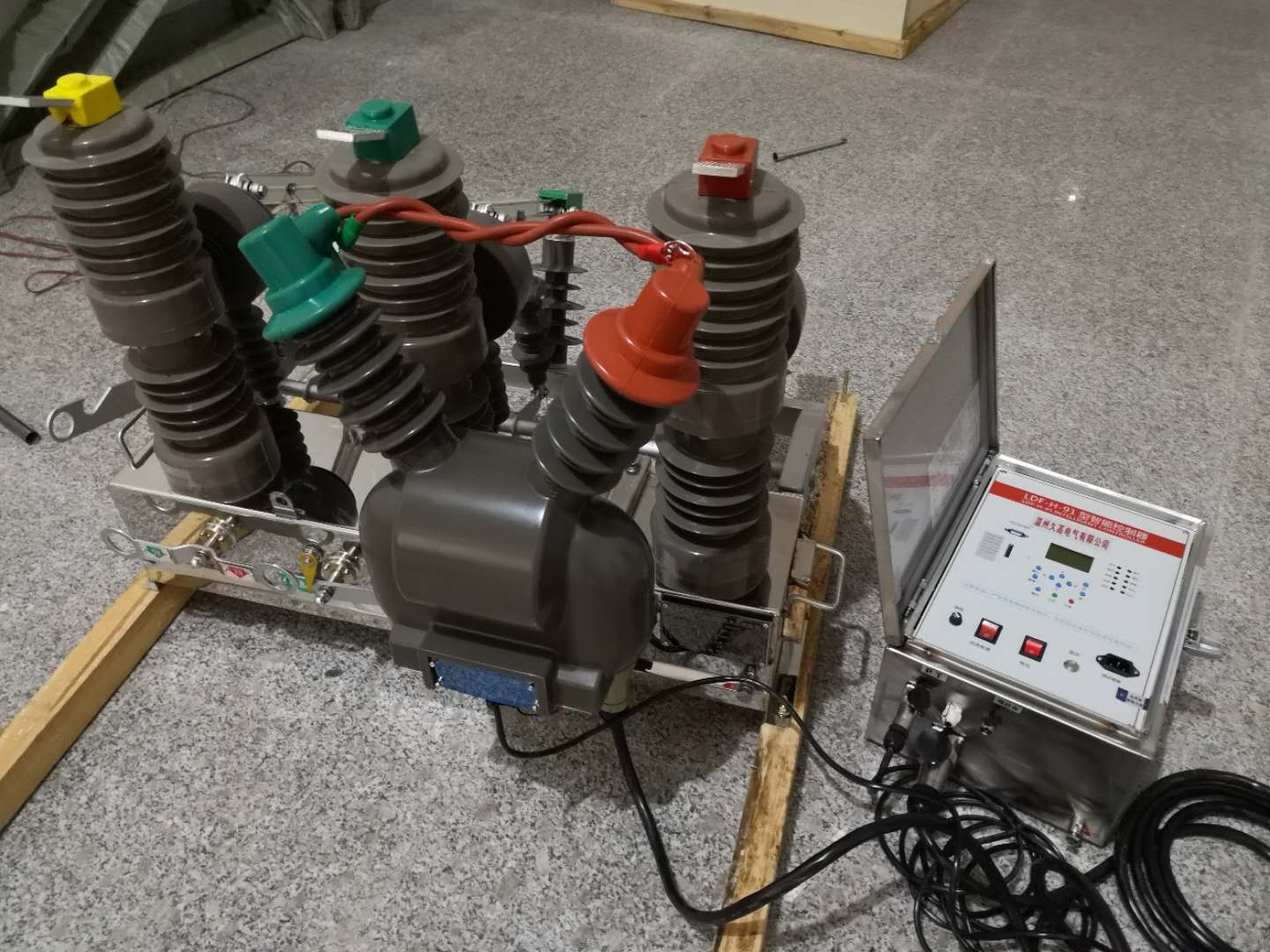

ZW32-12/630-20戶外高壓真空斷路器

ZW32-12G/630-20，ZW32-12G/1250-20

ZW32-12G/630-25,ZW32-12/630-20

ZW32M-12，ZW32-12M,ZW32M-12G

二、 主要用途
ZW32-12/630-20系列戶外交流高壓真空斷路器,（以下簡稱斷路器）是三相交流50HZ、12KV的戶外高壓配電設備，用于開斷，關合電力系統中的負荷電流、過載電流和短路電流，適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。也可作為電網的分段開關。加裝控制器后，可實現配網自動化。更適合用于頻繁操作的場所。
1.2 ZWA32-12/T型斷路器采用CTB彈簧機構，結構緊湊，性能可靠，分合速度快，箱體完全密封，內部無凝露，機件無銹蝕，開關可靠性大大提高。ZW32-12斷路器可與控制器配套即成重合器，實現遙控、遙測、遙調“四遙”功能。

1.3引用標準
斷路器符合《GB/T11022 高壓開關及其控制設備標準的共用技術條件》、《GB1984-89 交流斷路器》《GB1985-89 交流高壓隔離開關和接地開關》和DL404、IEC56等標準的有關要求。
1.4使用環境條件
1、海拔高度不超過2000米；
2、周圍空氣溫度：-45℃~+65℃；日溫差：日變化25℃；
3、風速不大于35m/s；
1.5 主要技術參數
序號 項目 單位 數值
1 額定電壓 kV 12
2 額定頻率 Hz 50
3 額定電流 A 400、630
4 額定短路開斷電流 kA 16、20
5 額定峰值耐受電流 kA 40、50
6 額定短時耐受電流（4S） kA 16、20
7 額定短路關合電流（峰值） kA 40、50
8 機械壽命 次 10000
9 額定電流開斷次數 次 20
10 額定短路開斷電流開斷次數 次 30
11 1min工頻耐壓（濕）（干）相間、對地/斷口 kV 34
42/49
12 雷電沖擊耐受電壓（峰值）相對、對地/斷口 kV 75/85
13 二次回路1min工頻耐壓 kV 2

1.6 機械特性
序號 項目 單位 數值
1 觸頭開距 mm 9±1
2 觸頭超行程 mm 2±0.5
3 分閘速度 m/s 1.2±0.2http://www.3566t.com/sell/20120524/1368277.html
4 合閘速度 m/s 0.6±0.2
5 觸頭合閘彈跳時間 ms ≤2
6 相間中國距離 mm 340±2
7 三相分合閘不同期性 ms ≤2
8 各相導電回路電阻 υΩ ≤60
9 帶隔離開關各相導電回路電阻 υΩ ≤120
10 合閘時間 ms 30-60
11 分閘時間（分勵脫扣） ms 20-40
12 儲能電動機額定功率 W 40
