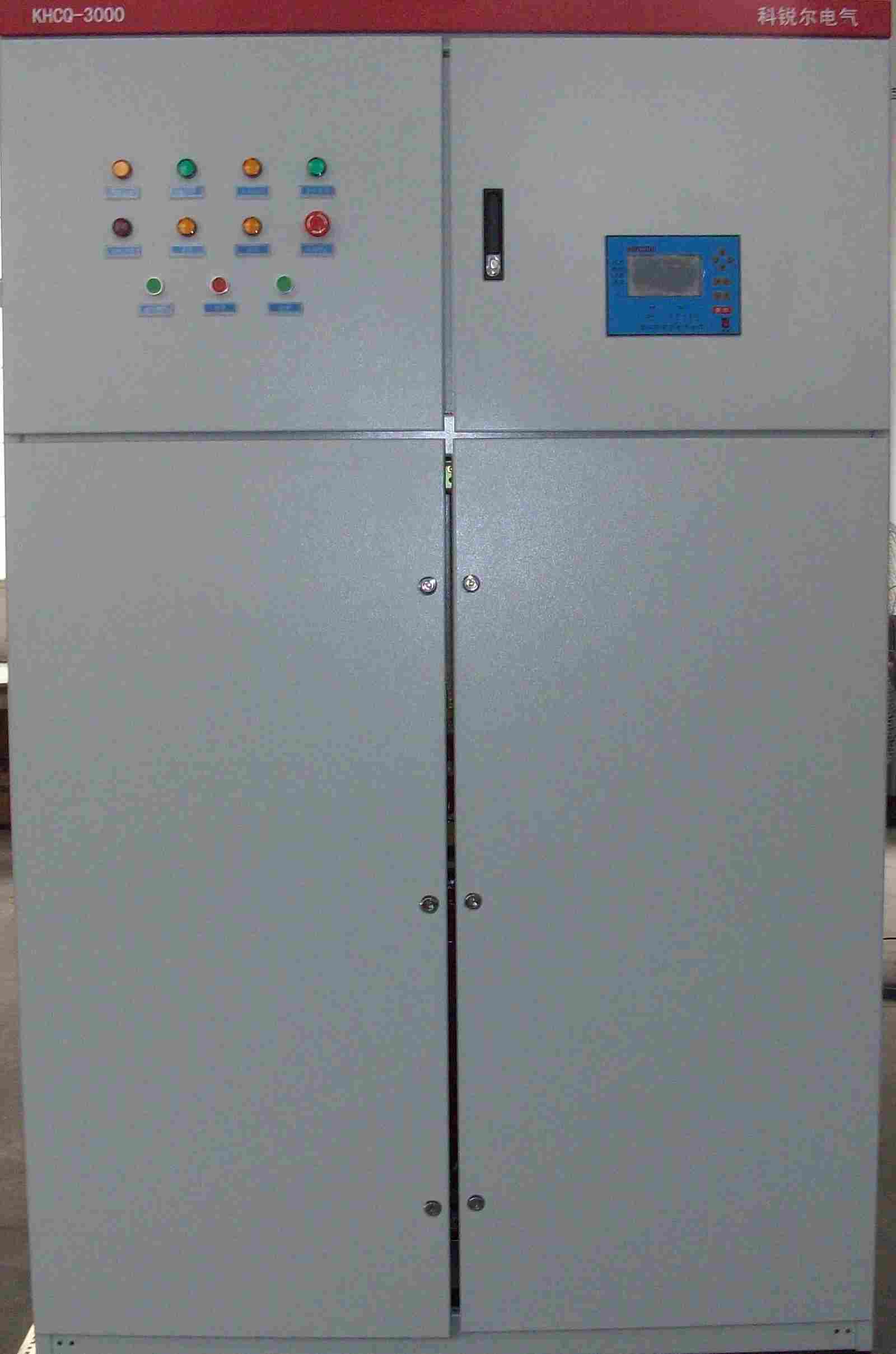

KHCQ系列自勵式磁控軟起動裝置是我公司擁有自主知識產權的一種新型軟起動產品（專利號：ZL 2006 2 01 63805.9）。該裝置既克服了液態軟起動、熱變電阻軟起動裝置占地面積大，，起動性能受環境溫度影響，使用壽命短，安全性差，維護麻煩的缺點；又克服了高壓變頻價格昂貴，依賴進口、維護不便的不足之處，是一種性價比極高的軟起動換代產品。

三相50HZ，額定電壓0.4KV、0.66KV、3KV、6KV、10KV，額定功率100—30000KW各類負載的鼠籠型（同步）電動機。

二、     工作原理

在電動機的定子回路串入阻抗可以平滑改變的磁控電抗器，通過閉環控制系統，調整控制繞組中直流電流的大小，磁控電抗器的阻抗在預定的時間內由大到小自動無級減小，電機的端電壓逐漸上升至全壓，實現電動機軟起動。

工作過程如下：在電動機起動前，通過人機界面設置起動參數，把期望的起動電流寫進磁控控制器。電動機啟動時，通過閉環互感器取樣，實際起動電流也寫進磁控控制器。 磁控控制器比較取樣電流和實際起動電流后發出觸發脈沖，改變可控硅的導通角，調節控制電流的大小，從而改變電動機端電壓的大小，使起動電流鎖定在設定值，實現電動機的恒流軟起動。起動結束電流下降到額定電流時，控制器發出投全壓信號，通過PLC擴展，給星點柜投全壓信號，星點短接，起動結束。如果現場工況改變或起動電流并不理想，只需重新設置起動電流值，即可實現電動機在新的設定值下實現恒流軟起動。

1、采用自勵式飽和電抗器，無需單獨提供大容量勵磁電源；

2、磁控電抗器阻抗能降至初始阻抗的５％，結構緊湊，體積小；

  3、采用國際領先的計算機仿真技術，使整個起動過程可預測、可控制、可調整；

  4、可選擇三種起動電流曲線：恒流、斜坡、突跳，以滿足不同工況的要求；

  5、友好的人機界面，起動參數的設定、調整、查詢方便；

  6、起動電流可在1.5Ie—3.5Ie任意選擇（根據用戶需要，視相關參數可設計起動電流

范圍），起動時可確保電網壓降最小，無二次浪涌電流沖擊；

  7、起動時電機均勻加速，無機械沖擊；

  8、重復使用性好，起動性能不受環境溫度影響；

9、免維護，使用壽命長；

10、可實現軟停止。

額定電壓            0.4KV、0.66KV、3KV、6KV、10KV

    額定功率            100—20000KW

    限流范圍            1.5Ie—3.5Ie可調

    控制電源            220V10A

    連續啟動次數        2—3次

起動時間            5—60秒可調

防護等級            IP20  IP30
