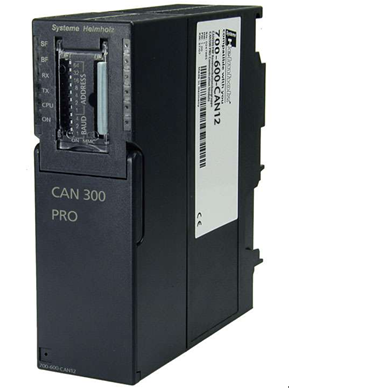

德國Helmholz系統有限公司制造的CAN 300 PRO通訊模塊是專為西門子S7-300設計的，用于S7-300可編程控制器和CAN總線站點的連接。該模塊可用于中央控制器單元或擴展單元（需要占用一個槽位），通過背板總線和CPU進行數據交換。

該模塊可以以10Kbps~1Mbps的自動波特率支持運行CAN 2.0A（11位）和CAN 2.0B（29位）框架協議。

CAN 300 PRO通訊模塊還可以發送和接收CAN框架協議在第二層操作模式。在可編程控制器S7-300中，CANopen® Master運行模式下，所有CANopen® Slave的數據可以作為一個過程圖像處理。同樣其作為一個CANopen®. Slave來應用也是可以的。

應用實例提供了包括帶電機控制的CANopen®的標準應用，也可提供SAE J1939協議的數據處理塊。CAN 300 PRO通訊模塊包含16個可自由設置的計時器，每個計時器可以觸發一個可自由編程的CAN報文。這樣一來，使用CAN 300 PRO通訊模塊可以很容易在共同使用驅動器和伺服系統中實現同步協議。

CAN 300 PRO通訊模塊上設置的DIP開關可以設置波特率以及方便調試站點地址，一個可選擇的MMC微型存儲卡用來存儲項目程序，以便進行參數化或在維修時模塊可以快速更換。6個LED指示燈顯示模塊的運行狀態。一個USB接口用于診斷和參數化。CAN 300 PRO通訊模塊可在-25℃至+60℃環境溫度下正常工作。

CAN 300 PRO通訊模塊上6個LED燈顯示系統運行狀態：

“SF” 系統錯誤指示燈（橙色）：表示一個項目錯誤或存儲卡出錯（損壞或太小）；

“BF” 總線錯誤指示燈（紅色）：表示CAN總線錯誤。如：計數器不為零，CAN狀態不是OK或一個CAN FIFO發生溢出等；

“RX” 信號接受指示燈（綠色）：表示正在接收CAN框架信號（幀）；

“TX” 信號發送指示燈（橙色）：表示正在發送CAN框架信號（幀）；

“CPU” PLC內運行指示燈（橙色）：表示CAN框架信號或指令在背板總線傳輸（S7-300的CPU和CAN 300 PRO模塊之間）；

“ON” 供電運行指示燈（綠色）：表示模塊正常供電和操作系統正在運行。

在CANopen® Master模式下，一個閃爍的LED指示燈表示master不是在“運行”模式。

德國Helmholz系統有限公司同時提供CAN模塊參數化工具軟件CANParam。使該通訊模塊可以更方便的嵌入到S7-300系統中。

特點：

n 第二層運行模式

n 支持CAN 2.0A（11位）和CAN 2.0B（29位）

n 支持CANopen® Master、CANopen®. Slave

n DIP開關可以設置波特率以及方便調試站點地址

n 可選MMC微存儲卡存儲項目

n USB接口

n CAN總線診斷
