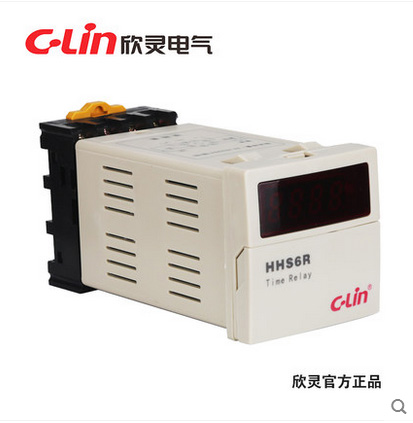

欣靈HHS6R 循環延時數顯時間繼電器DH48S-S JSS48A-S改進型AC220V相關內容：
一、概述：
HHS6系列時間繼電器(以下簡稱繼電器)屬于通電延時型，適用于交流50/60Hz，工

作電壓380V 及以下或直 流工作電壓24V 的控制電路中作延時元件，按預定時間

接通或分?jǐn)嚯娐贰?BR>本系列繼電器執行Q/ZXL 0081企業標準，符合GB 14048.5和JB/T 10047有關要求

。

二、主要技術參數：

三、外形及安裝尺寸圖：1.外形尺寸
2.45*45

四、使用說明：
1.延時設置：
a) 步驟一：用手卡住蓋板左右兩側的凹形部分向外拉；
b) 步驟二：按要求設置好延時時間和時段；
c) 步驟三：設置完畢后，蓋好蓋板。
注：（“s” 表示秒 ，當設置為01s12即為1 . 12秒 ；“m” 表示分 ，當設置

11m10即為11分10秒；“h” 表示小時 ，當設置為12h12即為12小時12分。）
2、繼電器具有記憶功能 ，需通電前參照上圖所示預置好延時時間 ，通電后預置

的時間無效 ，繼電器重復
啟動間隔時間為0. 5s。
3、功能簡述 ：把撥碼開關數字及時段開關H、M、S 按需要設置好 ，接通電源

，開始計時 ，到預置時間 ，
數碼管中間點不閃動，延時觸點轉換， 實現定時控制。
4、復位功能 ：在任意時刻接通復位端子 ，繼電器恢復到初始狀態 ，斷開后從

“0”開始計時。
5、暫停功能 ：在計時過程中接通暫停端子 ，計時停止 ，且顯示此刻的時間 ，

斷開后繼續計時 ，利用此功能可作累時器用。

6、在強電環境下使用或復位與暫停端接導線較長時 ，請使用屏蔽導線，且不可

同電力線同管走線。
7、復位、暫停控制端應接無源開關接點(如按鈕、行程開關、交流接觸器的觸點)

，不能串有電壓或電流信號。
8、復位與暫停端子切勿輸入電壓或接地 ，以免損壞產品。
