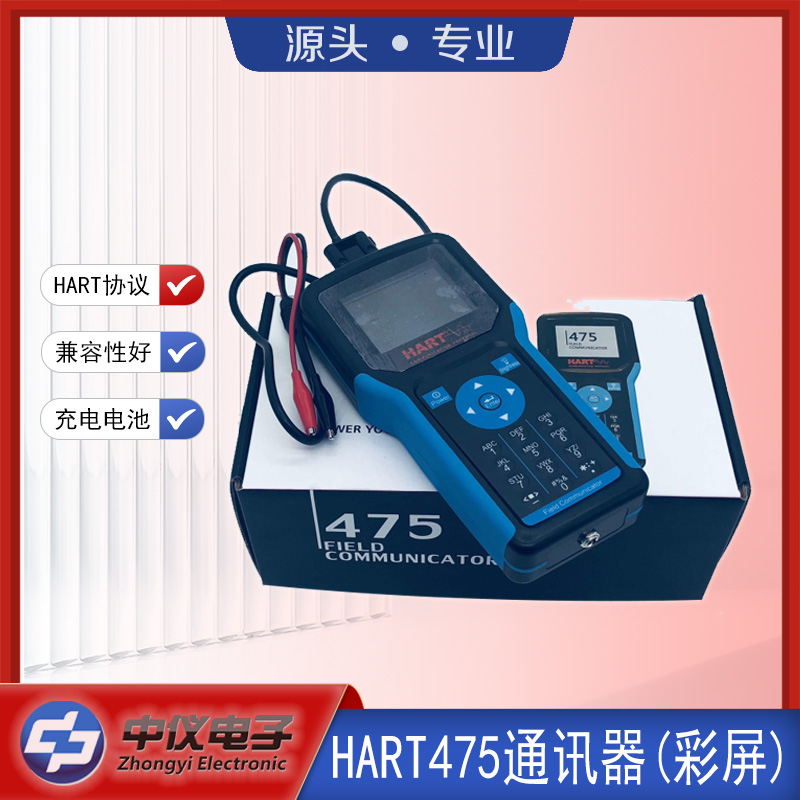

彩屏HART475手操器是支持HART協議設備的手持通信器，它可以對符合HART協議的設備進行配置和維護。彩屏HART475手操器可以方便的接入4~20mA HART協議儀表電流回路中，與HART協議儀表進行通信，配置HART儀表的設定參數（如量程上下限等），讀取儀表的檢驗值、設定值，可以對儀表進行診斷和維護等等，兼容支持HART協議通用命令的國產智能壓力變送器以及帶有HART協議的智能儀器儀表，全中文顯示更直觀，調試無難度。

接線說明

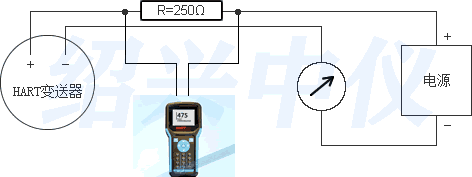

彩屏HART475手操器可以在遠端控制室或儀表就地接入單獨對HART儀表進行通信操作。可以并聯在HART協議設備上，也可以并聯在其負載電阻（250Ω）上。連接時不必考慮引線的極性。

基本應用

1、安裝電池組

①將彩屏HART475手操器正面朝下放在平穩的表面物體上。

②按住電池后蓋開關，將其推向開鎖的一邊翻開后蓋開關，將后蓋揭開裝上電池，當電池裝好后再將后蓋開關推向關鎖的一邊鎖上開關。（注意在揭開后蓋時從縫隙處輕輕揭開，避免損壞后蓋。）

2、啟動和關閉：該通訊器應用充電電池，應用前請確保：

①該通訊器沒損壞;

②電池組已安裝好；

③所有螺絲沒有松動；

功能介紹

彩屏HART475手操器開機后將會自動輪詢地址為0的在線設備，在沒有連接設備時手持器會顯示“連接錯誤”的消息。在已經連接了設備后翻開手持器時會顯示這個設備的在線菜單。從在線菜單可以按左箭頭鍵可返回主菜單。

1、主菜單

主菜單有3個功能：1壓力變送器、2溫度變送器、3通用菜單。對于任何一類儀表，您總可以通過多次按左箭頭鍵返回到主菜單。

2、壓力變送器

當手持器已經連接好了HART協議從設備（儀表）后，就可以從主菜單進入壓力變送器。

3、讀取過程變量

在壓力送器選擇第一項可以進入讀取過程變量功能，這個菜單所列出的過程變量有主變量、輸出電流和百分比值等，并會隨每次通信實時更新。

4、診斷/服務

在壓力變送器選擇第二項可以進入診斷/服務菜單，這個菜單包含設備自檢、回路電流檢驗以及儀表校準選項等。選擇設備自檢，可實現設備自檢，報告檢驗結果。選擇回路電流檢驗，可以使變送器固定輸出一個電流信號，方便驗證整個回路是否正常。
