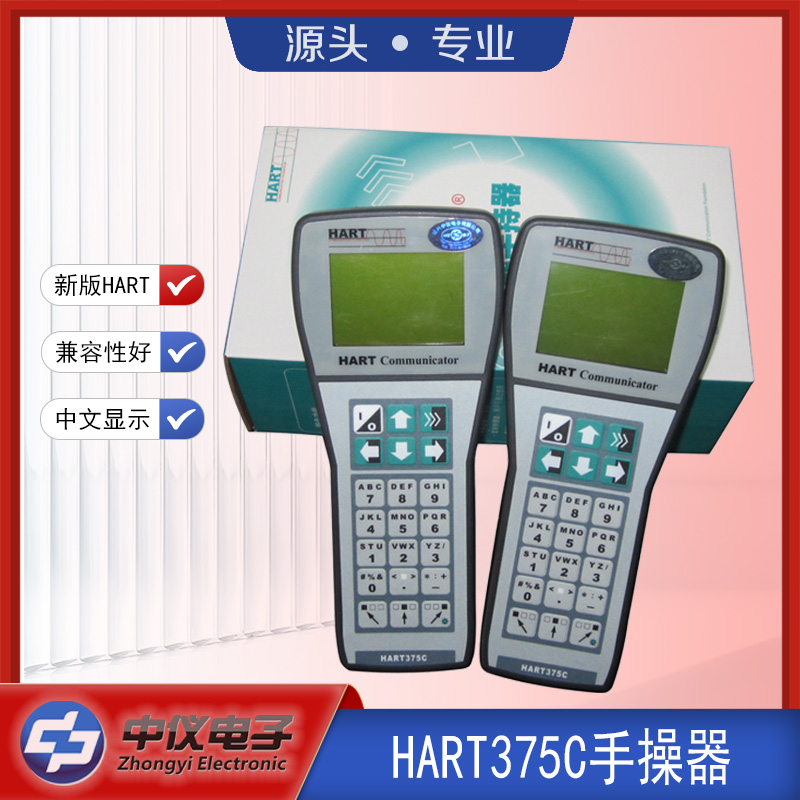

HART375C手持器是多款HART手持器中屬于多功能款，支持HART協議設備的手持通信器，它可以支持HART7版本對符合HART協議的設備進行配置、管理和維護。

HART375C手持器可以方便的接入4~20mA HART協議儀表電流回路中，與HART協議儀表進行通信，配置HART儀表的設定參數（如量程上下限等），讀取儀表的檢測值、設定值，可以對儀表進行診斷和維護等等。該手持器支持HART協議的di一主設備（HART網橋等），也支持HART協議的點對點和多點通信方式。

技術指標

·外形尺寸：228mm×100mm×60mm（手持部分為70mm 寬×36mm 厚）(不包括插頭和引出帶纜部分)。
·HART接口部分
·HART接口符合HCF（HART通信基金會）協議，雙向半雙工1200bit/s方式工作；
·HART接口可接收的共模電壓為±28V；
·漏電電流典型值小于1.0uA@25℃；
·HART接口通信距離<1500m；
·HART375C手持器具有抗EMI措施；
·HART通信接口具有幅值自動倍增功能；
·PC接口部分：PC接口部分需要通過電平轉換器連接 PC 機串口，此端口用于升級儀表庫。
·功耗指標：電源功耗：4.5VDC，19.8mA（工作狀態）。
·電池的使用：供電電源為三節5號（SIZE AA）堿性電池或鎳氫充電電池。連續工作時間：采用堿性電池時，典型值為150小時；采用2000mAH充電電池時，典型值為100小時。
·環境溫度要求：工作溫度范圍：0℃～50℃ 儲存溫度范圍：-20℃～55℃
·液晶顯示屏：液晶顯示屏是8行×21字符顯示，可以顯示4行漢字。
在環境溫度過低時，HART375C手持器的液晶顯示器的響應速度會變慢，這是正常現象；由于本設備帶有自動溫度補償電路，在環境溫度較高時，液晶顯示器仍然具有很好的對比度，方便您在不同環境的使用需求。

使用說明

HART375C手持器可以在遠端控制室或HART兼容儀表就地接入單獨對HART儀表進行通信操作。連接下圖所示，HART375C手持器可以并聯在HART協議設備上，也可以并聯在其負載電阻（250Ω）上。連接時不必考慮引線的極性。
注意：為保證手持器通信正常，在回路中必須有zui小值為250Ω的負載電阻。手持器不直接測量回路電流。

HART375C手持器與變送器怎么接線說明圖
