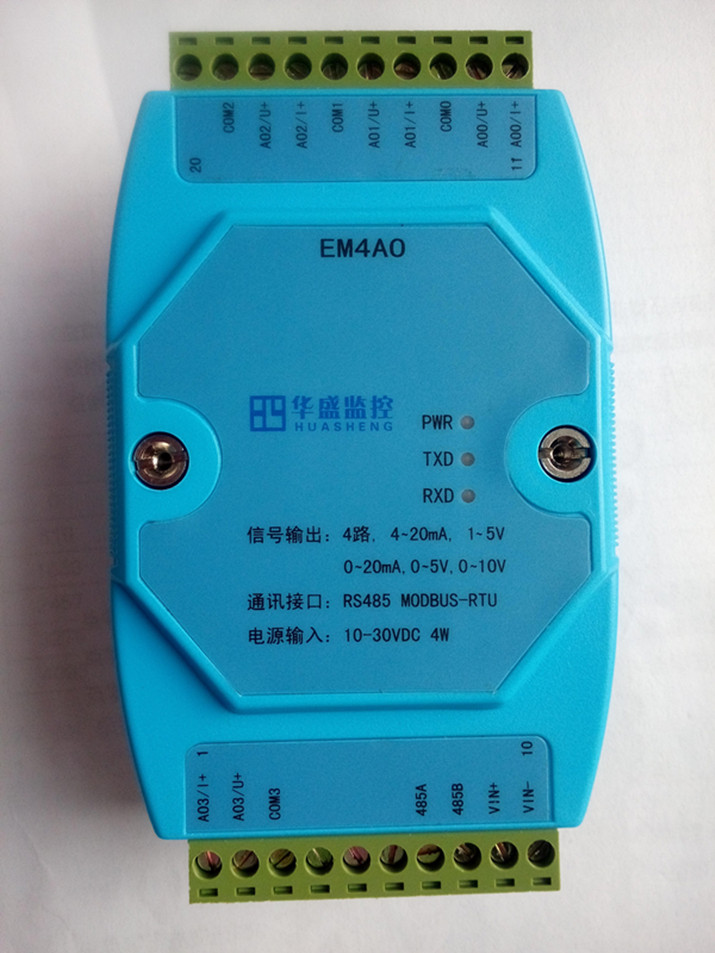

4路模擬量隔離輸出模塊
1 產品概述
EM4AO型4路模擬量隔離輸出模塊是自動化系統中通用的遠程I/O產品，通過RS485通訊接口實現4路模擬量輸出的控制。
本模塊為全工業設計，供電電源、模擬量輸出、RS485接口在電氣上實現互為隔離，有效抑制工業現場各類串模和共模干擾，保證了工作可靠性和數據精準度。RS485通訊接口執行MODBUS RTU規約，可直接配接各類PLC、DCS系統、人機屏及組態軟件。
2 產品特點
l 4路模擬量隔離輸出，支持0~20mA、4~20mA、0~5V、1~5V、0~10V格式
l 12位分辨率，精度優于±0.1%
l 內置保持定時器，提高了控制系統的安全性
l 采用寫入寄存器的方式實現電流通道和電壓通道的配置，無需開蓋跳線設置
l 全工業設計，供電電源、通訊、模擬量輸出互相電氣隔離
l 具有硬件強制恢復通訊參數出廠配置的功能
l MODBUS RTU 通訊規約
l DC10~30V寬范圍電源輸入
l 最大功耗僅4W
3 規格
|
電流輸出
電壓輸出 |
4路電流輸出，12位分辨率，精度±0.1%，0~20mA/4~20mA格式
4路電流輸出，12位分辨率，精度±0.1%，0~5V/1~5V/0~10V/2~10V格式
采用寫入寄存器的方式實現電流通道和電壓通道的配置，無需開蓋跳線設置
刷新周期2ms
內置保持時間定時器，保持時間常數0~60.00s
電氣隔離：1500V（可定制3000V） |
|
通訊接口 |
物理型式：RS485
通訊規約：MODBUS RTU
通訊速率：1200、2400、4800、9600、19200bps
具有硬件強制恢復通訊參數出廠配置的功能
電氣隔離：1500V（可定制3000V） |
|
電源輸入 |
標稱電源：DC24V
輸入范圍：DC10~30V
電源消耗：≤4W
保護功能：防反接，防浪涌 |
|
模塊結構 |
外形結構：亞當模塊，10+10位可插拔端子
安裝方式：DIN導軌安裝 |
|
外形尺寸 |
模塊部分：104mm×72mm×26mm（不含端子和導軌座）
最大尺寸：124mm×72mm×45mm（含端子和導軌座） |
|
工作環境 |
工作溫度：-25 ~ +85℃
環境濕度：10~90%RH（不結露） | |
