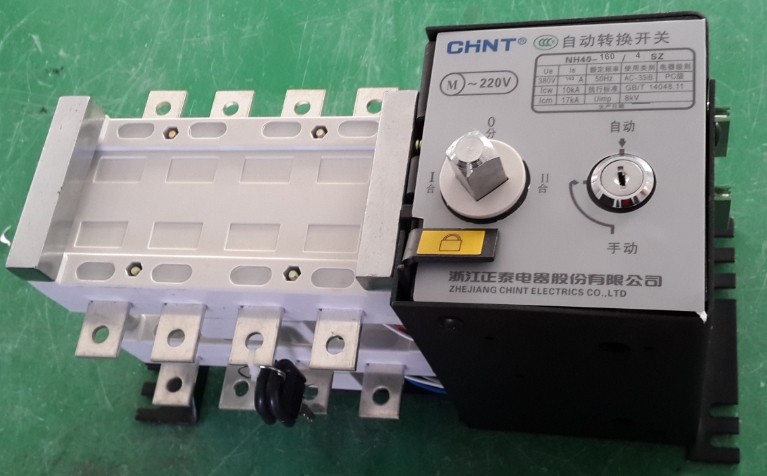

『現貨供應』高仿正泰雙電源NZ7 NH40 NZ1BR系列 質保三年

1、適用范圍

NZ7-100H自動轉換開關電器（雙電源開關）是由NZ7系列中派生出來的終端型自動轉換裝置，適用于交流50Hz,額定工作電壓至AC400V，額定工作電流至60A的三相四線(也可用于一相一線)的雙路供電電網中，自動將一個或幾個負載電路從一個電源接至另一個電源，以保證負載電路的正常供電。
本產品適用于工業、商業、高層和民用住宅等較為重要的場所。
產品符合 GB/T14048.11標準。

『現貨供應』高仿正泰雙電源NZ7 NH40 NZ1BR系列 質保三年

2、型號及含義

N：企業代號

Z：自動轉換開關電器

1：設計序號

B：自動轉換

R：市電對市電，自投自復

-60：殼架等級額定電流

/4P：開關極數

3、正常工作條件和安裝條件

3.1 周圍空氣溫度：
3.1.1 周圍空氣溫度上限為+40℃；
3.1.2 周圍空氣溫度下限為-5℃；
3.1.3 周圍空氣溫度24h的平均值不超過+35℃；
3.2 海拔：安裝地點的海拔不超過2000m；
3.3 大氣條件：
最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的相對濕度，例如20℃時達90%，對由于溫度變化產生的凝露應采取特殊的措施。
3.4 污染等級：2級。
3.5 使用類別：AC-33B。
3.6 電器級別：CB級。

4、其它

4.1 結構和性能：
4.1.1 結構：
NZ7-100H自動轉換開關電器是由小型斷路器(NM1)單電機操作機構、控制回路等組成，所有的元器件安裝在同一塊底板上。自動轉換開關電器的控制電源電壓為AC230V，機械壽命為5000萬次。

4.1.2 性能：
NZ7-100H自動控制器(僅有R型即自投自復)對兩路電源(分別稱為常用電源和備用電源)的相電壓(自動控制器電源)同時檢測，當常用電源出現異常，即小型斷路器的A相發生失壓或缺相時，自動控制器使裝置無延時的切換到備用電源供電；當常用電源恢復正常后，自動控制器使裝置無延時的返回到常用電源供電。不允許兩路電源同時異常。具有可靠的電氣聯鎖，保證斷路器脫扣后，不會因控制電源異常而切換。

4.2 產品主要規格及執行斷路器選用表。

a。主要規格：63、100、225、400A.630.800。

b。執行斷路器：NM1系列塑殼斷路器。

c。極數：3P、4P(沒有兩級的產品，建議選用4P代替)。

4.3 NZ1BR-60/(DZ47)外部接線圖。

5、訂貨須知

用戶在訂貨時，應注明裝置的型號、規格，所配斷路器的殼架電流、極數。
如：訂自動轉換開關電器，自投自復型，所配小型斷路器為DZ47-60，額定電流為40A，脫扣器型式為C型，四極，即寫為：NZ1BR-60/4P(DZ47)，C40；所配小型斷路器訂貨時參照小型斷路器(DZ47-60)要求進行。
