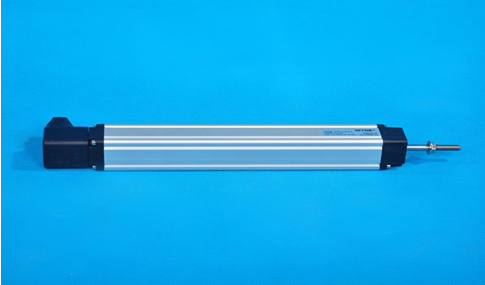

拉桿位移傳感器/LWH直線位移傳感器

深圳市邁恩傳感科技有限公司

產品型號:	LWH
產品價格:	價優
產品品牌:	邁恩

會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊

聯 系人：徐先生

所在區域：	廣東.深圳
辦公地址：	深圳市寶安區西鄉鎮鐵崗村益城工業園
郵　　編：	518000
電　　話：	18126039987
移動電話：	18126039987
傳　　真：	0755-21634259
電子郵件：	xwinb@sina.com

公司主頁：	http://www.szmane.com

詳細描述:

直線位移傳感器的工作原理：將經過精工修刻好的碳膜PCB板固定在一個金屬支架上，將提前設計好大小的電刷固定在高強度的塑膠工件上，讓電刷和碳膜PCB板充分接觸且電刷能沿著提前設計好的滑動槽平穩滑動，這樣就會有連續的成比例的電阻數輸出。當然這個比例越接近一個恒定的數，則在輸出圖像上越呈現出平滑直線。
直線位移傳感器的輸出類型：直線位移傳感器的輸出大致分為這幾種：摸擬量輸出型（電壓輸出型，電流輸出型，電阻輸出型，脈沖輸出型、數字輸出型等輸出類型。
直線位移傳感器的優點：可以用于精確測量和定位控制，配合顯示儀表，也可以做為測量儀器進行人工測量。該系列產品具有很大的選擇空間。
直線位移傳感器的分類：這里說的分類是指生產廠家按直線位移傳感器的外部結構特點及運動特點來分類的。本公司的直線位移傳感器大致分為：滑塊電子尺、自復位位移傳感器或回彈式位移傳感器、拉桿位移傳感器、大量程位移傳感器、模擬量位移傳感器、數字量位移傳感器，行程從5mm---2,500mm不等，具有模擬直流電流（4mA—20mA）、模擬直流電壓（0V—5V或0V—10V）和脈沖A、B、Z相數字輸出，可滿足大行程、高精度，各種信號輸出。
直線位移傳感器的功能:把直線機械位移量轉換成電信號。為了達到這一效果，通常將可變電阻滑軌定置在傳感器的固定部位，通過滑片在滑軌上的位移來測量不同的阻值。傳感器滑軌連接穩態直流電壓，允許流過微安培的小電流，滑片和始端之間的電壓，與滑片移動的長度成正比。將傳感器用作分壓器可最大限度降低對滑軌總阻值精確性的要求。

拉桿位移傳感器/LWH直線位移傳感器參數表（表一）

型號LWH	75	100		125	150	175	200		225		250	275		300	350	400	450
有效行程（A.E）mm	75	100		125	150	175	200		225		250	275		300	350	400	450
電氣行程mm	76	102		127	152	177	203		228		253	278		304	356	406	457
電阻KΩ±10%	3				5										10
阻值公差±%	20
線性度±%	0.1		0.1	0.09	0.08	0.07		0.06		0.06	0.05		0.05	0.05	0.05	0.05	0.05
重復精度mm	0.013
分辨率	無限分辨率
電刷工作電流	<1μA
故障時電刷最大電流	10μA
最大允許供電電壓	42V
電壓的有效溫度系數比	5(典型值)								10ppm/k
絕緣電阻(500VDC,1bar,2s)	>10MΩ
絕緣強度(50Hz,2s,1bar,500VDC)	<100μA
機械行程mm （尺寸M.T)	83	109		134	160	185	210			236	261	286		312	363	414	465
外殼長度mm （尺寸A）	139	164		190	215	240	266			291	317	342		368	418	469	519
驅動力
水平方向	<10N
垂直方向	<10N
固定螺釘最大允許轉矩	240Ncm
其它長度可根據要求定制

環境參數
溫度范圍	-30℃....+100℃
振動	5.Hz...2000Hz
	A_max=0.75mm
	A_max=20g
沖擊	50g
	11ms
使用壽命	>50X10⁶次
工作速度	10m/s max
運行加速度	200(20g)m/s ²max
保護等級	IP54(DIN400 50 / IEC 529)

拉桿位移傳感器/LWH直線位移傳感器參數表（表二）

型號LWH	500		550		600		650	700	750	800	850	900	950	1000	1150	1250
有效行程（A.E）mm	500		550		600		650	700	750	800	850	900	950	1000	1150	1250
電氣行程mm	508		559		610		661	712	762	813	863	914	964	1015	1158	1259
電阻KΩ±10%	10															20
阻值公差±%	20
線性度±%	0.05	0.05		0.05		0.05		0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04
重復精度mm	0.013
分辨率	無限分辨率
電刷工作電流	<1μA
故障時電刷最大電流	10μA
最大允許供電電壓	42V
電壓的有效溫度系數比	5(典型值)										10ppm/k
絕緣電阻(500VDC,1bar,2s)	>10MΩ
絕緣強度(50Hz,2s,1bar,500VDC)	<100μA
機械行程mm （尺寸M.T)	515		566	617			667	718	769	820	871	922	972	1022
外殼長度mm （尺寸A）	570		621	671			721	772	822	873	923	974	1024	1075
驅動力
水平方向	<10N
垂直方向	<10N
固定螺釘最大允許轉矩	240Ncm
其它長度可根據要求定制

環境參數
溫度范圍	-30℃....+100℃
振動	5.Hz...2000Hz
	A_max=0.75mm
	A_max=20g
沖擊	50g
	11ms
使用壽命	>50X10⁶次
工作速度	10m/s max
運行加速度	200(20g)m/s ²max
保護等級	IP54(DIN400 50 / IEC 529)

特性：      使用壽命長-運行次數可達50×106次，線性優異，分辨率高于0.01mm，高運行速度，
            DIN430650標準插頭和插座，防護等級IP67。
說明：      外殼陽極氧化鋁，裝配扣壓式固定支架，傳動裝置不銹鋼，可旋轉軸承回轉滑動軸承，
            電阻元件導電塑料，電刷組件貴金屬多觸電電刷，帶彈性阻尼電氣連接 DI650標準4極鍍銀插座。
發貨時包含：1個免費插座GDM3009，1個密封墊GDM3-16，2個固定支架和4個螺絲。
