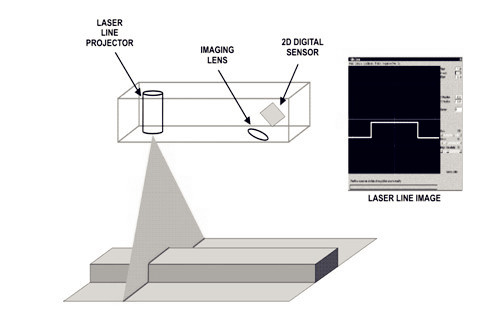

RVSTO是一套基于激光幾何測量法的3D視覺測量系統，它由激光掃描、工業相機、IPC圖像處理器和ＩＯ接口等主要部分構成。 特別適用于具有相同幾何特征的物體高度測量和在線檢測，如連接器端子、鍵盤按鍵等離散小零件。除了測量高度、共面度，RVSTO也適用于正位度的檢測，對于精度要求高且尺寸大的物體，可以采用多個相機成像后拼接以滿足測量精度要求。
掃描圖像成偽彩圖
利用相機所拍攝結構光得到一個高度，轉換為顏色以區分不同高度。
IO控制
IO通信口來控制相機觸發拍照軟件檢測，同時發送Fail /Pass信號給報警器來報警。同時還可創建數據庫來保存檢測記錄，出錯產品圖片等需要的數據文件，通過串口/Ethernet網口輸出。、
兩個相機的方案 （多相機方案）
以防一個相機精度不夠，可以通過利用兩個相機同時來處理實現，利用兩個相機共同完成一幅圖，可以利用圖像拼接技術實現把兩個相機呈現的兩幅圖拼接成一幅圖。。
典型檢測精度和速度
|
模式 |
單相機 |
雙相機 |
|
檢測內容 |
高度、共面度 |
高度、共面度 |
|
CCD尺寸 |
1280×1024 |
1280×1024 |
|
視場大小 |
120 mm × 80 mm |
70 mm × 52 mm |
|
像素分辨率 |
0.09mm |
0.05mm |
|
高度分辨率 |
0.01mm |
0.005mm |
|
XY重復精度 |
±0.02 mm |
±0.01 mm |
|
Z方向重復精度 |
±0.02 mm |
±0.01 mm |
表1 檢測規格表
每個產品的檢測速度10秒以下。檢測精度取決于很多因素，具體檢測精度還由具體產品和環境而定。在速度容許的情況下，雙相機方案還可以拓展為三相機或四相機方案，以獲得更高的測量精度。
產品特點：
* 帶編碼器和IO板，方便外部接口
* 測量數據輸出
* 測量結果實事顯示，帶報警信號輸出
*工業級封裝，防水防塵設計，可定制傳感器外殼
*出廠效驗，內部標定
*無需編制，輕松配置
