三、典型應用

○電力無線抄表

  WGM28應用于無線抄表業務，上圖是單片機通過串口和WGM28連接，從而實現控制的框圖。

此外，WGM200還用在醫療和電子儀器儀表自動化控制，智能教學設備、嬰兒監護、醫病房呼叫系統，家庭電器和燈光智能控制，防盜報警 ，智能卡，鐵路機車遠程檢測，無線會議表決、打分系統，PDA終端、無線點菜系統，LED屏無線傳輸文字，圖片和無線控制，電子衡器、無線吊秤、車輛監測、老化設備檢測，工業設備數據無線傳輸以及工業環境監測，視頻監控云臺控制，門禁考勤讀卡器，氣象/油井/水利設備信息采集以及自然環境檢測，礦井下井人員考勤定位系統；瓦斯檢測報警；儀器、貨物、醫療設備等重要資產和重要人員的區域定位；物流的供應鏈管理。風力發電路燈無線控制，太陽能光伏逆變器的數據監控。

四、基本功能測試

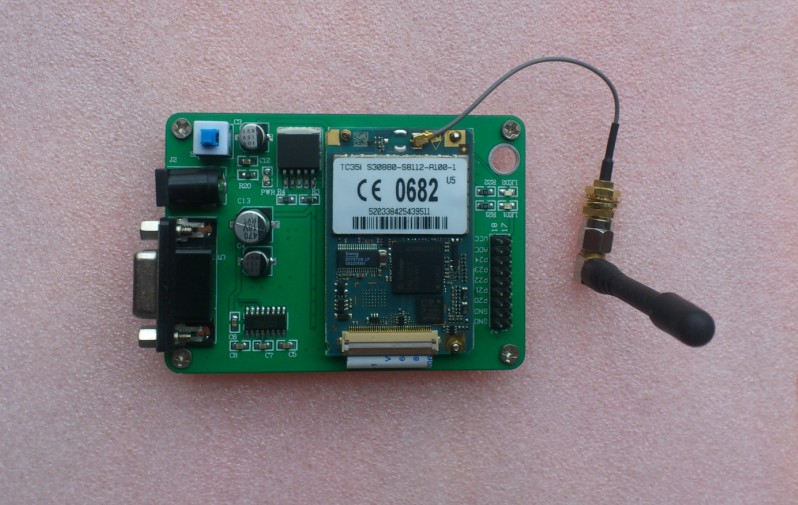

     首先將sim卡安裝到開發板的sim卡座中。然后通過數據線將TC35連接到開發板上。開發板發貨時，并且單片機中已經固化好了測試程序。通過5v直流電源對開發板供電，設備上電后板上的電源指示燈會亮。如果指示燈亮說明設備工作正常，否則說明電源部分已損壞。開發板上有TC35的工作指示燈LED2，設備上電后該燈剛開始會處于熄滅狀態，等10到40秒，該燈處于常亮狀態，說明TC35開機成功，如果該燈不亮的話，檢測數據排線是否存在連接不緊的情況，sim卡是否安裝緊，sim是否欠費等。設備上電工作正常后，可以通過手機發送短信給開發板上的SIM卡進行短信測試。發送on,則LED1亮，發送off，則LED1熄滅，發送high,P20輸出高電平，P20輸出低電平

1.安裝模塊時，天線的位置請不要過于靠近您產品的MCU，防止干攏！

2.電源供電時，請確認電壓不超過模塊工作電壓，模塊的地線與您產品的地線相連共地！

3.產品正常工作時，請勿觸摸模塊及天線部分，以便達到最佳傳輸效果！

六．常見故障及排除方法

產品技術指標：

    產 品 型 號：   WGM200

 默認波特率 ：   9600

工 作 電 源： 9-15V直流電

工 作 溫 度： -20℃～65℃   10%～90%相對濕度,無冷凝

外 形 尺 寸： 裸板88mm*64mm*16mm

聲明：本公司保留未經通知隨時更新本產品使用手冊的最終解釋權和修改權！
