一. 簡介

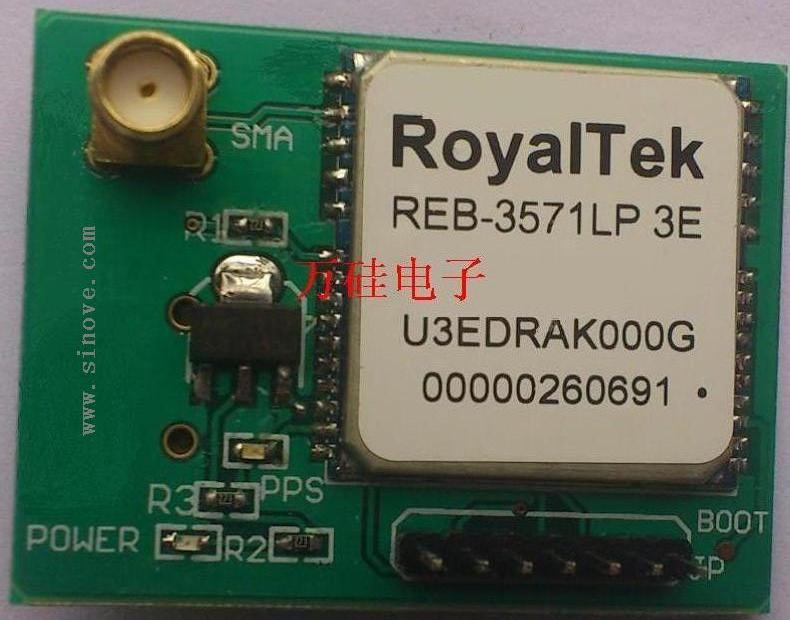

WGL20是一款高性能GPS模塊，使用基于SIRFaware
TM技術的嵌入式SIRFstarIVTM芯片解決方案。WGL20支持48個PRN頻道，即使在室內信號水平下，也能在最短的時間內捕獲和跟蹤衛星。WGL20具有極其緊湊的體積：32 mm*32mm*5mm，能夠完美地適用于對于尺寸和成本要求非常嚴格的汽車及工業領域產品。

二. 產品參數
Ø 工作電壓：2.0V-3.6V，典型工作電壓3.0V
Ø 工作電流：定位 57mA，追蹤 47mA
Ø GPS信號接收器特性：C/A碼頻率1575.42MHz，48頻道搜索
Ø 靈敏度：冷啟動  -148dBm
           重新定位 -160dBm
           熱啟動  -160dBm
           追蹤  -163dBm
           導航  -160dBm
Ø 啟動時間：冷啟動  < 35s
             暖啟動  < 35s
             熱啟動  < 1s
Ø 定位精度：2.5m圓周
Ø 漂移：0.01m/s
Ø 最大海拔高度：<18288m
Ø 最大速度：515m/s
Ø 加速度：<4g
Ø 提供多種協議數據信息：GGA(GPS定位信息)、GSA(當前衛星信息)、GLL(地理定位信息)、GSV(可見衛星信息)、RMC(推薦最小定位信息)和VTG(地面速度信息)
Ø 輸出類型：RS232電平輸出和TTL電平輸出
Ø 天線：采用SMA有源天線接口，加入L/C濾波電路，中心頻率：1575.42MHz 阻抗：50Ω
Ø工作溫度：-45℃-85℃
Ø物理尺寸：32mm x 32mm x 5mm

三. 應用范圍
l  陸地應用，主要包括車輛導航、應急反應、大氣物理觀測、地球物理資源勘探、工程測量、變形監測、地殼運動監測、市政規劃控制等；
l  海洋應用，包括遠洋船最佳航程航線測定、船只實時調度與導航、海洋救援、海洋探寶、水文地質測量以及海洋平臺定位、海平面升降監測等；
l  航空航天應用，包括導航、航空遙感姿態控制、低軌衛星定軌、制導、航空救援和載人航天器防護探測等。

四. 工作模式

    WGL20有三種工作模式，定位模式、追蹤模式和休眠模式。
l  定位模式：系統啟動之后，會自動搜索和追蹤衛星，確定可用衛星數量、載波頻率和衛星信號信息。當獲取這些信息之后，會自動進入追蹤模式。
l  追蹤模式：模塊會提取從衛星獲得的信息數據，然后對導航數據進行解調，從而保持追蹤。
l  休眠模式：當給予模塊一個相應的脈沖，GPS模塊就會進入休眠模式，這個功能只有將具體的程序燒寫進模塊才能用。

五. 電源模式
    WGL20開發板提供兩種電源模式：主電源模式和備用電池模式。
l  主電源模式，主電源由外部電源通過VCC引腳給模塊供電，隨著工作模式的變化，模塊的工作電流也會不斷地變化，同時，考慮到，模塊工作時會遇到比較大的脈沖峰值電流，因此，主電源提供的電流不應少于100mA。
l  備用電池模式，為了實現更快更好的首次定位，模塊的晶振時鐘電源由備用電池直接供電，在上次定位之后，在備用電池的支持下，模塊會將必要的定位和導航信息進行自動保存，從而實現更快的熱啟動。

六. 注意事項

1.安裝模塊時，天線的位置請不要過于靠近您產品的MCU，防止干攏！
2.非獨立電源供電時，請確認模塊的地線與設備的地線相連共地！
3.產品正常工作時，請勿觸摸模塊及天線部分，以便達到最佳定位效果！
