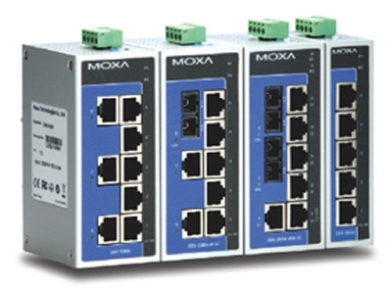

EDS-208A/205A系列是8口或5口工業非網管型以太網交換機，支持IEEE802.3/802.3u/802.3x，10/100M，全/半雙工，MDI/MDI-X自適應。EDS-208A/205A系列交換機提供兩路12/24/48 VDC（9.6 ~ 60 VDC），18 ~ 30 VAC冗余電源輸入，可以同時連接到直流或者交流電源。此系列產品已專為惡劣的工業環境所設計，比如海運（DNV/GL/LR/ABS/NK）或危險環境（Class I Div. 2/ATEX Zone 2），符合FCC，TUV，UL和CE標準。EDS-208A/205A交換機可以在-10 ~ 60 °C的標準溫度或-40 ~ 75°C的寬溫下工作。所有型號都通過100%燒機測試，確保能滿足工業自動化應用的特殊需求。EDS-208A/205A具有撥碼開關，可以啟用或者禁用廣播風暴保護功能，為不同的工業應用提供另外一種靈活的解決方案。
信方華泰您值得信賴的工業自動化領域合作伙伴！ 串口服務器 工業以太網交換機
特點
10/100BaseT（X）（RJ45），100BaseFX（SC或ST接口，單/多模）
雙冗余12/24/48 VDC，18 ~ 30 VAC功率輸入
IP30金屬外殼
強固的硬件設計適用于危險環境（Class I Div. 2/ATEX Zone 2）和海事應用（DNV/GL/LR/ABS/NK）
工作溫度-40 ~ 75 °C（寬溫型號）
規格
技術參數
標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT（X）and 100BaseFX
IEEE 802.3x適用于Flow Control
處理類型：存儲和轉發
流控：IEEE802.3x全雙工，背壓式流控
交換機屬性
MAC地址表大小：1 K
封包緩沖區大小：512 Kbit
接口
光纖接口：100BaseFX端口（SC/ST接口）
RJ45端口：10/100BaseT（X）自動偵測，全/半雙工，MDI/MDI-X自適應
DIP開關：啟用/禁用廣播風暴保護
LED指示燈：Power，10/100M（TP端口），100M（光口）
光纖
|
|
100BaseFX |
|
多模 |
單模 |
|
波長 |
1300nm |
1310nm |
|
最大TX |
-10dBm |
0 dBm |
|
最小TX |
-20dBm |
-5dBm |
|
RX靈敏度 |
-32dBm |
-34 dBm |
|
鏈路預算 |
12 dB |
29 dB |
|
典型距離 |
5kma |
40kmc |
|
4kmb |
|
飽和度 |
-6 dBm |
-3 dBm |
|
a.50/125 µ m.800MHzkm光纖線纜
b.62.5/125 µ m.500MHzkm光纖線纜
c.9/125 µ m單模光纖線纜 |
電源需求
輸入電壓：12/24/48 VDC（9.6 ~ 60 VDC），18 ~ 30 VAC（47 ~ 63 Hz），冗余雙電源輸入
輸入電流：EDS-205A：0.1 A @ 24 V
EDS-205A-M/S：0.11 A @ 24 V
EDS-208A：0.13 A @ 24 V
EDS-208A-M：0.17 A @ 24 V
EDS-208A-MM/SS：0.22 A @ 24 V
過載電流保護：1.1 A
接口：1個可插拔的4針接線端子
反接保護：支持
機械特性
包裝：鋁制外殼，IP30防護
尺寸：EDS-205A：30 x 115 x 70 mm（1.18 x 4.52 x 2.76 in）
EDS-208A：50 x 115 x 70 mm（1.96 x 4.52 x 2.76 in）
重量：EDS-205A：175 g
EDS-208A：275 g
安裝：導軌、壁掛安裝（可選套件）
工作環境
工作溫度：
標準型號：-10 ~ 60 °C（14 ~ 140 °F）
寬溫型號：-40 ~ 75 °C（-40 ~ 167 °F）
存儲溫度：-40 ~ 85 °C（-40 ~ 185 °F）
相對濕度：5 ~ 95%（無凝露）
安規認證
Safety：UL 508
Hazardous Location：UL/cUL Class I Division 2 Groups A/B/C/D，ATEX Zone 2 Ex nC IIC
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：EN 61000-4-2（ESD）Level 3，EN 61000-4-3（RS）Level 3，
EN 61000-4-4（EFT）Level 3，EN 61000-4-5（Surge）Level 3，
EN 61000-4-6（CS）Level 3，EN 61000-4-8，EN 61000-4-11
Marine：DNV，GL，LR，ABS，NK
Wheeled Vehicles：e-Mark（E1）（僅EDS-208A）
Rail Traffic：EN 50121-4
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
MTBF（平均無故障時間）：425，000小時
數據庫：Telcordia（Bellcore），GB
保修
保修期：5年
