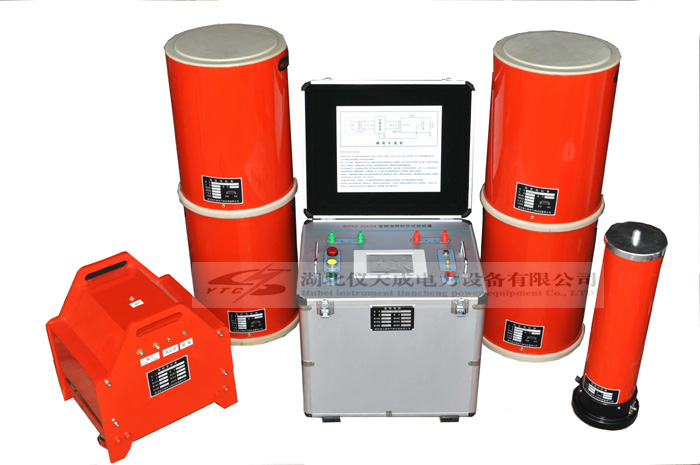

電纜耐壓試驗設備適用于10kV、35kV等電纜的交流耐壓試驗，變頻串聯諧振耐壓試驗是利用電抗器的電感與被試品電容實現電容諧振，在被試品上獲得高電壓、大電流。電纜交流耐壓試驗裝置主要由變頻電源（主機）、勵磁變壓器、諧振電抗器、電容分壓器組成。氣體檢漏儀
        YTC850系列電纜交流耐壓試驗裝置頻率的調節范圍為30～300Hz，符合南方電網公司發布的企業標準《電力設備預防性試驗規程》不但能滿足高壓 XLPE電纜的耐壓要求，而且具有重量輕（單個部件重量不超過30kg）、可移動性好的優點，適宜現場試驗。
        該裝置中的諧振電抗器，勵磁變壓器采用干式環氧澆注，適合各類電纜的要求。

額定輸出電壓          0～130 kV (有效值)及以下
輸出頻率                  20～300Hz
諧振電壓波形          正弦波，波形畸變率≤1%
滿負載工作時間      連續工作時間60min
系統品質因數          最大負載下≥20
頻率調節細度          0.1Hz，不穩定度≤0.01%
工作電源                  220V或380V單相市電
