----2路獨立地址串口，均為RS-232/RS-485/422通用！
----世界上最小的以太網/2路通用串口轉換器！

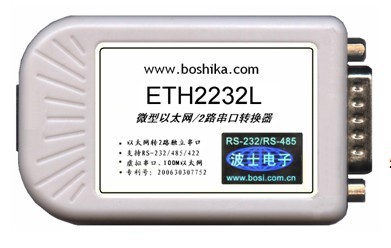

波仕ETH2232L微型以太網/2路串口轉換器秉承波仕轉換器的一貫特色，具有超小型的外形(80*23*47mm)、RS-232、RS-485、RS-422通用，可以虛擬成為本地COM串口(COM1-COM256)、無須修改已有的串口通信軟件。同時波仕贈送以太網-雙串口映射程序。波仕ETH2232L是世界上最小的、也是使用最簡便的以太網/2路串口轉換器、實現了以太網與2路串口的轉換。ETH2232L是波仕全新一代產品。支持100/10M以太網，自適應RJ-45直連線交叉線，POE供電，內部1000V變壓器電氣隔離。專利產品,謹防假冒!專利號:200630307752、200730098650
|
ETH2232L |
以太網ßà2路RS-232/485/422轉換器 |
0-115.2Kbps |
POE供電，5-24V |
2232L可以將2個串口設備同時連接到以太網中，實現了串口設備與以太網的互連。波仕以太網/串口轉換器配合參數修改軟件可以設置模塊的串口波特率，IP地址，子網掩碼，網關，MAC等信息，還可以虛擬成為本地串口。波仕以太網/串口轉換器是實現通信主機的以太網與RS-232/RS-485/RS-422串口設備相互通訊的一種協議轉換裝置（TCP/IP協議-串行通信協議）。 波仕ETH2232L產品提供一個RS232/ RS485/RS422串口，一個100/10M以太網口等。
ETH2232L以太網/串口轉換器使用POE以太網供電（直流5V至24V，隨產品配套有5V電源，電源電壓越低則產品內部功耗越小）。POE電源插座旁邊有一個小LED（發光二極管），當ETH2232L產品通電后LED會一直亮著。 將RJ-45座插入以太網的RJ-45插頭即可。ETH2232L自動適應RJ-45交叉線直連線。
波仕ETH2232L產品的2路RS-232/485/422串口端是一個DB-15針座，并且配有轉接為2個DB-9針（RS-232口）和接線端子（RS-485/RS-422）的轉接頭，2路串口均具有RS-232、RS-485、RS-422全部引腳。當作為RS-232口時與PC機的DB-9針RS-232口的2、3、5腳分配完全相同。作為RS-422時，T+、T—是指從ETH2232L向外發送, R+、R—是指從ETH2232L往內接收。注意RS-485和RS-422通信時建議要接地線（5腳）。RS-485/422無須跳線選擇。RS-485/422信號的參考地線與RS-232的GND是一樣的。
(轉下頁)
如果去掉接線端子板，則DB-15針端的引腳分配如下(配有接線端子)：
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
RS-232 |
|
TXD1 |
|
GND |
|
RXD2 |
|
|
|
RXD1 |
|
（+5V） |
TXD2 |
|
|
|
RS-485 |
|
|
B1 |
GND |
|
|
|
A2 |
|
|
A1 |
（+5V） |
|
|
B2 |
|
RS-422 |
R1— |
|
T1— |
GND |
|
|
R2+ |
T2+ |
R1+ |
|
T1+ |
（+5V） |
|
R2— |
T2— |
ETH2232L實現了以太網與2路串口（RS-232/485/422）之間的轉換。ETH2232L的RS-232/485/422的最高通信速率為115.2Kbps。波仕ETH2232L內部帶1000V變壓器電氣隔離，并且內置有600W抗雷擊浪涌保護器。
軟件設置
ETH2232L的軟件設置及其使用與波仕ETH232L（單串口）的軟件設置和使用幾乎是一樣的，區別僅僅在于ETH2232L有2個串口。ETH2232L使用時可以看作2個ETH232L產品。
ETH2232L隨產品贈送的光盤上有配置程序config200.exe用于監測或修改ETH2232L產品的以太網IP地址、設置ETH2232L的串口速率。如果波仕ETH2232L以太網/串口轉換器已經正確連入網絡，從config200.exe的“設備狀態”窗口可見到設備的IP地址和MAC 地址。根據用戶使用的網絡環境改變網絡參數而加入網絡。這些網絡參數包括IP 地址，網關IP和網絡掩碼。用戶可以直接使用test.exe（帶源程序）進行串口的通信，把以太網中的ETH2232L系列產品當作串口來通信，也可以將test.exe的源代碼嵌入用戶的應用程序中。在隨產品贈送的光盤中有如何通過操作ETH2232L的IP地址讀寫來實現串口數據的發送和接收的VC、VB、BC、DELPHI源程序，所有源代碼僅供專業人士參考。特別注意config200.exe設置中的本地端口地址和遠程端口地址與test.exe中的要一致，另外注意服務器的IP地址的前3位必須為（192.168.0.*）。連接通了以后可以修改ETH2232L的IP地址和用戶的服務器的IP地址，但是也是前3位必須一樣。最后一位0-255均可，但是不要與ETH2232L的一樣。
更多用戶要求不修改已有串口通信軟件，把ETH2232L就當成為一個PC機的COM串口，為此波仕電子特別隨產品贈送一個將ETH2232L的以太網口映射成為本地COM串口的軟件。虛擬串口軟件可以將ETH2232L系列產品映射為本地計算機的COM1-COM256中的任何一個。當然，如果你的計算機已經設置了比如COM1、COM2口，那就不要再選COM1或COM2口的號了。這樣你就可以把波仕ETH2232L當成本計算機的2個COM串口來使用了！此時普通串口通信軟件一般都可以直接成功使用！
ETH2232L系列產品支持Windows 7/XP/2000/Me/98/95等操作系統。 |
