TTL轉網絡模塊/串口轉以太網模塊中運行有嵌入式程序，它們的功能是由這個嵌入式程序來實現的，當嵌入式程序出現故障就會導致TTL轉RJ45模塊工作異常，看門狗設計的主要作用是防止串口轉TCP/IP（TTL轉RJ45）模塊中的嵌入式程序跑飛或死鎖。當串口轉以太網模塊工作異常時，看門狗將自動復位而重新運行嵌入式程序，大大提高了我們產品的穩定性，最大限度保證客戶通訊設備正常穩定運行。
——10M  TTL轉網絡/TTL轉RJ45具有雙看門狗設計，雙重保護。
——100M 串口轉以太網模塊(串口轉TCP/IP)具有單看門狗設計。
特點：
→具有TCP Server、TCP Client、UDP、虛擬串口、點對點連接等五種操作模式；
→用戶基于網絡軟件，不需要做任何修改就可以與C2000 E1S0通訊；
→通過安裝我們免費提供的虛擬串口軟件，用戶基于串口的軟件不需要做任何修改就可以與C2000 E1S0通訊；
→對于需要開發軟件的用戶，我們免費提供通訊動態庫、設置動態庫或OCX控件；
→通過瀏覽器、設置軟件或設置動態庫進行參數設置；
→低消耗設計，無需散熱裝置；
→雙看門狗設計，穩定性高。

a) 本產品有以下三種工作模式：
1．作為TCP服務器，轉換器上電后在指定的TCP 端口等待數據服務器的連接請求，數據服務器在需要與轉換器通訊的時候，向轉換器的監聽端口請求建立TCP 連接，連接建立后，數據服務器可以隨時向轉換器發送數據，轉換器也可以隨時將數據發送到數據服務器，在完成指定的通訊后，數據服務器可以主動要求斷開連上電時會主動向服務器請求連接，直到TCP連接建立為止，并且連接一旦建立將一直保持，連接建立后，數據服務器可以隨時向轉換器發送數據，轉換器也可以隨時將數據發送到數據服務器。
3．UDP方式，當C2000 工作在“UDP”模式時，它能接收所有的IP地址和端口發過來的數據，但只將返回的數據發送給指定的IP地址和端口。

b) 應用軟件可使用三種方式與轉換器通訊：
1．通過本公司開發的虛擬串口管理程序，將網絡數據重定向到虛擬串口，然后從虛擬串口讀取數據。
2．用本公司開發的控件EDSockServer.ocx(或動態庫EDSockServer.dll)。
3．使用Socket進行通訊。


技術參數系統
CPU      8-bit MCU
RAM      32KB
Flash    32KB
LAN 速率 10Mpbs，
串口     TTL TXD，RXD，RTS，CTS，GND

尺寸
插針間距  2.54mm
其它串口轉以太網模塊的的產品有：
E210 TTL轉網絡模塊；

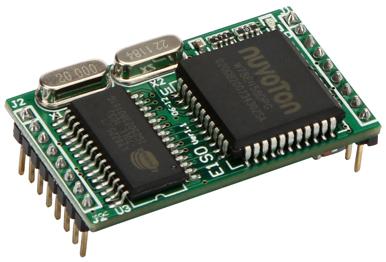

E1S0 TTL轉RJ45模塊
E2MA 100M的串口轉TCP/IP；
E1M0 串口轉以太網模塊；
