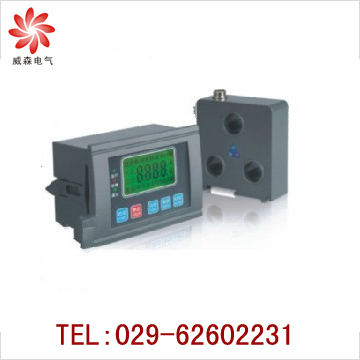

PMAC801 智能型低壓電動機保護控制器
產品名稱：PMAC801
說明書下載 ■ 功能特性
◆ 測量電流、零序/漏電電流、電壓、功率、電度等基本電參數
◆ 保護型電流互感器分體式設計，多種規格可供選擇
◆ 提供九種基本保護，可擴展八種保護功能
◆ 提供液晶顯示模塊或數碼管顯示模塊，顯示模塊提供控制、數據查詢和參數設置功能
◆ 支持手持式可編程模塊接口，便于現場操作和整定
◆ 標配九路開關量輸入和五路繼電器輸出，可接入擴展模塊，最大支持二十路開關量輸入和九路繼電器輸出
◆ 可提供一路模擬量輸出
◆ 擴展模塊，提供模擬量輸入保護和溫度保護
◆ 可提供二路RS485通訊接口，MODBUS協議
◆ 擴展一路RS485/DB9通訊接口，支持MODBUS/PROFIBUS協議
◆ 電動機統計信息和故障記錄
◆ 模塊化設計，拔插式端子，便于現場安裝和維護
◆ 應用于660V及以下的三相異步電動機系統
■ 性能指標
◆ 執行標準：GB/T14048.1、GB/T14048.4、GB/T17626.2/3/4/5
◆ 工頻耐壓：AC2kV/Min – 1mA 輸入-輸出-電源
◆ 絕緣電阻：>50MW
◆ 沖擊電壓：5kV（峰值），1.2/50μs
◆ 快速脈沖群抗擾性：IEC61000-4-4，Level 4
◆ 浪涌抗擾性：IEC61000-4-5，Level 3
◆ 靜電抗擾性：IEC61000-4-2，Level 3
◆ 輻射抗擾性：IEC61000-4-3，Level 3
◆ 工作環境：-20 - 55℃，10 - 90%無凝露
◆ 存儲環境：-40 - 70℃，10 - 95%無凝露
◆ 額定電流輸入：2A、6.3A、25A、100A、250A、500A和820A
◆ 額定電壓輸入：220/380Vac和380/660Vac
◆ 通信串口：RS485，MODBUS協議，可擴展PROFIBUS-DP
◆ 標配保護：?jiǎn)?dòng)超時保護、過載保護、過流堵轉保護、不平衡保護、斷相保護、接地保護、短路保護、欠載保
護、外部故障保護
◆ 擴展保護：漏電保護、欠壓保護、過壓保護、欠功率保護、相序保護、tE時間保護（PTC/NTC）、溫度保護、
模擬量輸入保護
◆ 開關量輸入：本體九路，擴展最大至二十路，內部30Vdc電源
◆ 繼電器輸出：本體四組常開，一組常閉，擴展最大至九路
◆ 繼電器輸出容量：220Vac/16A，30Vdc/2A，110Vdc/0.5A
◆ 模擬量輸出負載電阻：350歐姆
◆ 電源輸入范圍：85 - 265Vac，80 - 300Vdc
◆ 控制器本體安裝方式：柜內或抽屜內，35mmDIN導軌安裝
◆ 控制器本體外形尺寸：126* 81 * 102mm
