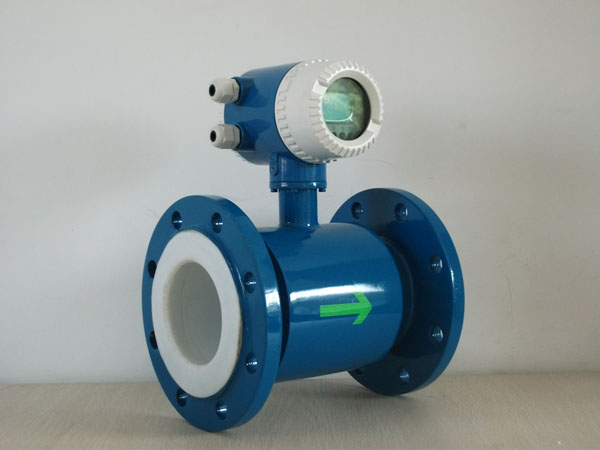

| 電磁流量計適用范圍 |
| 智能電磁流量計適用測量封閉管道中導電液體和漿液的體積流量，如潔凈水、污水、各種酸堿鹽溶液、泥 |
| 漿、礦 漿、紙漿、糖漿及食品方面的液體等。 |
 |
| 智能電磁流量計原理 |
| 智能電磁流量計的測量原理是基于法拉第電磁感應原理定律：導電 |
| 液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電熱 |
| E為:E=KBVD |
| 式中： |
k--------儀表常數 |
| |
B--------磁感應強度 |
| |
V--------測量管道截面內的平均流速 |
| |
D--------測量管道截面的內徑 | |
| 測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電 |
| 性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通 |
| 過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器 |
| 通過智能化處理，LCD顯示或轉換成標準信號4-20mA和0-1kHz。 |
| 智能電磁流量計特點 |
| 1、流量的測量不受流量的密度、粘度、溫度、壓力、 和電導率變化 |
| 的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高 |
| 2、測量管道內無阻流件，因此沒有附加的壓力損失，測量管道內無可移 | |
| 動部件，因此傳感器壽命長 |
| 3、傳感器所需的直管段較短，方便安裝 |
| 4、傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，可耐腐蝕和磨損 |
| 5、雙向測量系統，可測正反向流量。 |
| 云潤企業智能電磁流量計直接采用進口部件組裝，除以上特點外，還具有一下技術優勢； |
| 1、傳感器最重要的部件－線圈作最優化的設計，并通過最嚴格的實流試驗，切實保證產品的測量精度 |
| 2、信號電極作徹底的靜電屏蔽處理，保證小信號不會受線圈的干擾，保證低流速的測量精度 |
| 3、線圈與外界作隔離處理，保證線圈長期的絕緣強度，也就保證傳感器的長期測量精度 |
| 4、傳感器所有的焊接工藝都采用氬弧焊工藝，雖然成本較高，但能保證焊接的可靠性(焊接是傳感器的最主要的 |
| 生產工藝)，特別是安裝線圈后的最后一道焊接工序，用氬弧焊工藝能保證已安裝的線圈不被損傷 |
| 5、采用接地電極結構，形成一個平衡電極平面，保證整個測量平均速度的過程都被限制在平衡電極平面之內進 |
| 行，能很好的消除電氣噪聲干擾，提供精確的測量結果 |
| 6、采用定制的雙層屏蔽電纜 |
| 7、可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低 |
| 8、特殊介質測量(如漿液)采用高頻勵磁，消除雜波干擾 |
| 9、采用16位嵌入式微處理器，運算速度快，精度高 |
| 10、全數字處理，抗干擾能力強，測量可靠，精度高 |
| 11、超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好 |
| 12、用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT)技術，電路可靠性高 |
| 13、高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等 |
| 14、菜單操作，使用方便，操作簡單，易學易懂 |
| 15、雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量 |
| 16、具有自檢與自診斷功能，并在屏幕上顯示 |
| 17、獨特的防雷設計 |
