產品詳細介紹：
|
|

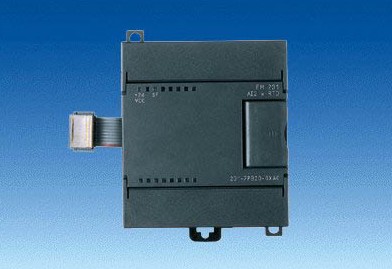

西門子模塊描述：6ES7 231-7PD22-0XA8西門子
★西門子PLC擴展模塊EM231的UN200熱電阻、熱電偶擴展模塊使用簡單，易于編程，具有極高的溫度測量精度
★能連接多種標準熱電阻溫度傳感器和7種標準熱電偶;
★高密度輸入模塊可供選擇,增強擴展能力,節省成本
★熱電偶模塊允許連接微小的模擬量信號 |
|
|
|
|
|
技術規范
|
電氣參數 |
|
從+5VDC消耗電流 |
87mA |
|
從L+消耗電流 |
60mA |
|
功耗 |
1.8W |
|
模擬量輸入點數 |
4 |
|
輸入類型 |
浮地熱電偶 |
|
共模抑制 |
>120dB@120V AC |
|
線回路電阻（最大） |
100Ω |
|
模塊刷新周期 |
405 ms |
|
數據字格式 |
-27648 ~ 27648 |
|
輸入范圍 |
類型 E,J,K,N,R,S,T |
|
分辨率 |
15+1符號位 |
|
測量原理 |
Sigma→delta |
|
基本誤差 |
0.1%FS |
|
隔離(現場側到邏輯) |
>3000V |
|
24VDC提供電壓范圍 |
20.4 ~ 28.8V DC |
|
訂貨號 |
6ES7 231-7PD22-0XA8 |
|
尺寸和重量 |
|
尺寸（長 X 寬 X 高） |
71.2×80×62 |
|
凈重 |
210g |
|
接線圖 |
|
|
| 產品詳細介紹 |
| 產品型號：威綸MT6100iV2 |
| 威綸觸摸屏MT6100IV2產品描述： |
|
400MHz CPU，128MB內存；
16:9寬屏，10寸，65536色TFT LCD，分辨率800x480；
3個COM端口，1個USB2.0接口，1個USB1.1接口，如無需使用U盤功能，建議使用TK6102IV3替代。
◆ 威綸觸摸屏MT6100IV2 產品特點 |
|
10” 800x480 |
支持USB2.0下載線 |
|
16:9TFT LCD |
支持SD卡使用插槽 |
|
LED背光模組 |
內建電源隔離保護器 |
|
無風扇冷卻系統 |
400MHz CPU、128MB內存 |
|
◆威綸觸摸屏MT6100IV2 產品規格 |
|
顯示器: |
10”、Widescreen |
|
處理器: |
32 Bit RISC 400MHz |
|
內存DRAM: |
64MB DDR2 on board |
|
閃存: |
128MB flash memory on board |
|
|
User project size:16MB;Data and Event log size:48MB |
|
通訊口: |
3組異步式串行通訊端口 |
|
|
COM1 (RS-232/RS-485 2W/4W) |
|
|
COM2 (RS232); COM3(RS232/RS-485 2W) |
| 音頻輸出: |
N/A |
|
USB host: |
USB 1.1x1 |
|
USB Client: |
USB 2.0x1 |
|
SD插槽: |
有 |
|
內部時鐘: |
內建 |
|
電源輸入: |
24±20%VDC,300mA@24VDC |
|
外形尺WxHxD: |
271x212x50mm |
|
開孔尺寸WxH |
259x201mm |
|
重量: |
約 1.4 kg |
|
使用軟件: |
EB8000 V2.0.0 or later |
|
◆ 觸控面板 |
|
觸控類型: |
4線電阻式 |
|
觸控方式: |
連續式 |
|
透光度: |
80%以上 |
|
觸控次數 |
最少100萬次 |
|
◆ 環境規格 |
|
操作溫度: |
0°- 50°C (32°- 122°F) |
|
相對濕度: |
10% - 90% @ 40°C, 無凝露 |
|
震動測試: |
10 to 25Hz(X,Y,Z 方向 2G 30分鐘) |
|
電磁干擾: |
符合 FCC class A |
|
CE認證: |
EN 55022:2006,Class A , EN 61000-3-2:2006, EN 61000-3-3:1995+A1:2001+A2:2005 |
|
防水性: |
前面板符合NEMA4/IP65 |
|
◆LCD顯示器 |
|
顯示類型: |
TFT LCD |
|
顯示尺寸 對角: |
10” |
|
顯示色彩: |
65,536 色 |
|
分辨率: |
800 x 480 |
|
對比度 |
500:1 |
|
視角 ( )°： |
45/65/65/65 (T/B/R/L) |
|
亮度 (cd/m2): |
300 |
|
背光燈: |
LED |
|
背光燈壽命: |
30,000小時 | | | | | | 恭候您的來電！ |
