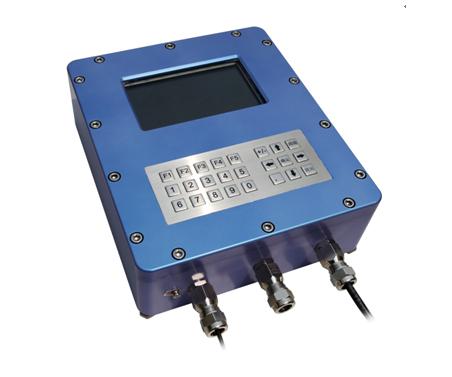

XY600防爆觸摸屏/防爆人機界面
XY600型系列防爆觸摸屏是一種通過觸摸屏或本安按鍵操作的防爆人機界面，產品采用32位RISC CPU和精簡的LINUX內核，能顯示各種真彩圖形格式，其出眾的處理速度和豐富的軟件功能可以滿足大多數用戶的需要。XY600系列防爆觸摸屏擁有直接在線模擬、間接在線模擬、大容量用戶組態程序存儲空間、與標準C語言兼容的宏指令等貼合客戶需求的功能，能迅速有效地完成現場數據采集、運算、控制等功能。
XY600型防爆人機界面支持與絕大多數的PLC直接通信，可集成當前工業控制領域非常流行的工業現場總線通訊—Profibus-DP\CAN總線，能夠輕松實現與其所連設備之間的數據交換，廣泛應用于石油、化工、輕紡、醫藥、礦山機械、冶金、電力等具有爆炸性氣體、粉塵的危險場所中機械設備控制系統、或機械設備生產線自動化控制系統。
功能特點
² 65536色TFT真彩顯示，支持BMP、JPG、GIF等格式的圖片導入；
² 高性能32位400MHz RISC CPU，快速處理能力保障更高的工作效率；
² 7〞至15〞多種顯示尺寸；
² 可配置10M/100M自適應以太網接口；
² 集成1USB Slave及1個DB15/DB25打印機接口；
² 強大的FD2000組態軟件功能，支持C語言宏腳本；
² 支持Profibus-DP、CAN、MPI總線通訊，支持MPI多屏多機組網；
² 任何通訊口之間均可自由進行數據交換。
技術參數
硬件性能：
|
顯示屏 |
7"、8"、10.4"、12.1"、15"TFT LCD屏 |
|
分辨率 |
7"：800*480 8"/10.4"：800*600 12.1"/15"：1024×768 |
|
色彩 |
65536色 |
|
亮度 |
7"/8"/10.4"：300 cd/m² 12.1"/15"：400 cd/m² |
|
背光 |
LED |
|
LCD壽命 |
50000小時 |
|
CPU |
32 Bit 400MHz RISC ARM926EJ |
|
存儲器 |
128M Flash 64M DDR2 DRAM |
|
RTC |
實時時鐘內置 |
|
以太網 |
7": NA/根據客戶要求配置 8"/10.4"/12.1"/15": 標配 |
|
USB端口 |
1個USB Host 1.1端口：可支持U盤存儲器（讀取程序自動下載）
1個USB Device 2.0端口：支持USB程序下載 |
|
程序下載方式 |
支持通過USB主口/USB從口/RS232下載 |
|
串行通訊端口 |
COM0/COM1端口：RS232/RS485/RS422
COM2端口：RS232
COM3端口：RS232
COM0和COM2為光電隔離保護端口 |
環境規格：
|
工作溫度 |
-20~60℃ |
|
存儲溫度 |
-30~80℃ |
|
環境濕度 |
10 ～90 % RH (無冷凝) |
電氣規格：警告！如果輸入電壓超出范圍或正負極錯接，將可能損壞產品。
|
額定功率 |
5W Max 15W |
|
額定電壓 |
DC 24 V， 可工作范圍DC 18 V ~32V |
|
電源保護 |
采用隔離電源模塊，具備雷擊浪涌保護 |
|
允許失電 |
<5ms |
|
電氣接口 |
3*1/2”或3*3/4”防爆密封接頭 |
|
CE & ROHS |
符合EN61000-6-2:2005，EN61000-6-4:2007標準，符合ROHS雷擊浪涌±4KV，群脈沖±4KV；靜電接觸4K，空氣放電8K |
|
防爆等級 |
Exd[ib]ibIIBT6 |
|
