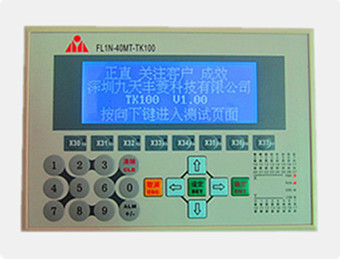

TK100是一個小型的人機界面與可編程序控制器（PLC）的一體化小型控制器，同時文本顯示器還可以與各類PLC（或帶通信口的智能控制器）配合使用，以文字或指示燈等形式監視、修改PLC內部寄存器或繼電器的數值及狀態，從而使操作人員能夠自如地控制機器設備。

TK100可編程序控制器和可編程文本顯示器有以下特點：

n 通過編輯軟件TK100在計算機上制作畫面，自由輸入漢字及設定PLC地址，使用串口通訊下載畫面。

n 通訊協議和畫面數據一同下載到顯示器，無須PLC編寫通訊程序。

n 具有密碼保護功能，密碼操作更加人性化。

n 具有報警列表功能，逐行實時顯示當前報警信息。

n 具有可選的具有時鐘模塊的型號，可以提供實時時鐘。

n 19個按鍵可被定義成功能鍵，有數值輸入小鍵盤，操作簡單，可替代部分控制柜上機械按鍵。

n 選擇通訊方式RS232。

n 帶背景光STN液晶顯示，可顯示24個英文字符×4行，即12個漢字×4行。

n 顯示器前表面符合IP65構造，防水、防油。

n 組態程序下載速度快。

n 程序運行速度大大提高。在單頁有較多動態控件（如寄存器等）時，鍵盤響應速度和刷新速度快。

n 支持動態文本采用了非連續的顯示方式，可以對任意小于65535的寄存器值進行顯示。

n 面向所有協議開放了報警列表，報警列表解除了某些協議中位偏移必須為0的限制 。

n 支持功能鍵單鍵設定寄存器參數功能。

n 支持寄存器的工程數據轉換功能。

n 支持對16進制數的輸入，設定和顯示的支持 。

n 支持增強版的自由協議，作為從設備顯示器，可訪問的內存空間達255WORDS。

n 高速的啟動速度和更快的響應速度。

n 支持遠程升級功能。如果有更新更強的軟件版本發布，用戶只需到公司網站下載新版組態軟件。重新下載組態畫面時將自動升級下位機軟件，不需要任何用戶干預

n 具有與三菱完全兼容的20點繼電器輸出的可編程序控制器（PLC），12點光電隔離輸入，8點繼電器輸出。

n 可編程序控制器（PLC）支持豐菱科技的經濟型PLC的指令。1：支持全部的基本指令： LD，LDI，LDP，LDF，AND，ANI，ANDP，ANDF，OR，ORI，ORP，ORF，ANB，ORB，OUT，SET，RST，PLS，PLF，MPS，MRD，MPP，INV，NOP，MC，MCR，STL，RET，END。2：功能指令（支持程序流程（CJ，CALL，SRET，FEND，WDT，FOR，NEXT）。傳送與比較（ CMP，ZCP，MOV，BMOV，BCD，BIN）。四則邏輯運算（ADD，SUB，MUL，DIV，INC，DEC，WAND，WOR，WXOR）。數據處理（ZRST）。接點比較（LD＝，LD＞，LD＜，LD＜＞，LD≤，LD≥，AND＝，AND＞，AND＜，AND＜＞，AND≤，AND≥，LD＝，OR＞，OR＜，OR＜＞，OR≤，OR≥）。（支持全部字軟元件的全部參數組合（K，KV，KZ，H，HV，HZ，KnX，KnY，KnM，KnS，KnXV，KnXZ，KnYV，KnYZ，KnMV，KnMZ，KnSV，KnSZ， TV，TZ，T，CV，CZ，C，DV，DZ，D，V，Z）。支持全部位軟元件的全部參數組合（X，Y，YV，YZ，M，MY，MZ，S，SV，SZ））

n TK100可編程控制器是20路I/O小型可編程控制器（PLC），是一種數字量輸入輸出接口的性能比較高的PLC。它是為滿足市場對20路以下低價格、高性能PLC的需求設計的。可靈活運用在各種工業自動控制場合，如冶金、化工、塑料、輕紡、食品、包裝等行業中生產機械、工業流水線、各種機床的的小型工業控制設備中。它為用戶提供了采用傳統的梯形圖邏輯方法以及傳統的語句編程為用戶定制編程方法對一個控制系統進行開發的能力。

n 功能介紹：（詳細的PLC使用說明書請從深圳九天豐菱科技有限公司網站上下載。）

○ 用戶編程軟件兼容日本三菱FXGP_WIN-C、GX Developer8.86以及GX Works2梯形圖軟件，兼容FX1S系列產品。

○ 工作電源DC24V。

○ 20路I/0輸入輸出，其中輸入12路，輸出8路（繼電器型。）

○ 本機采用高性能進口工業級芯片設計，可適應高電磁干擾的工業環境。

○ 高速運算，基本指令每步0.17uS。

○ 通信接口有RS232。

○ 程序空間為2000步，具有掉電保持功能。

○ 內部繼電器512點。

○ 計數器32點。

○ 定時器64點。

○ 數據寄存器256點（D0-D255）。

○ 編程語言采用梯形圖。

○ 采用循環掃描工作方式。

○ 外置24V/500mA直流電源，可供外圍設備使用，如接近傳感器等其它元件。
