一、概述

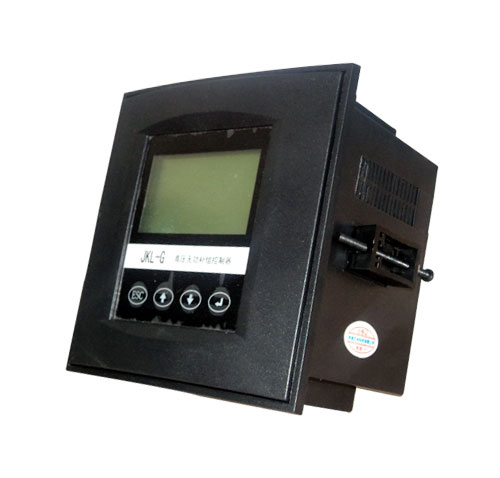

JKL-G高壓無功補償控制器是適用于變電站用的并聯電容器組的自動控制系統，該系統以PIC微處理器為核心，采用交流取樣技術，可以對變電站的并聯電容器組進行無功補償。
二、使用條件
空氣溫度：空氣溫度不高于+55℃，不低于-20℃。
大氣條件：空氣濕度在20℃時不超過90%，溫度較低時，允許有較高的相對濕度。
海拔高度：不超過2000m，環境條件周圍介質無爆炸危險，無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃。
三、基本功能
控制器具有實時數據測量，自動無功補償投切控制功能。
3.1 實時數據顯示
顯示系統線電壓（如BC相），高壓側相電流（如A相），功率因數，電容器投切狀態，控制器及控制對象異常顯示。
3.2設置功能
 電壓等級，高壓側電流CT，電容CT，電容容量，ID號，電壓上限，電壓下限，路數，工作模式，投入保護時間，諧波保護，投入、切除門限K。投切延時，日最大投入路數，三個時段，電壓過壓保護上下限。
3.3 保護功能
系統電壓高于電壓過壓保護上限時，自動切除已經投入的電容，實現過壓保護。
自動投入過程中，在投入電容時，反饋開關輸入信號不閉合時，投入后標記該路電容故障，使之不再參與投切。
3.4無功補償投切控制
   1、電壓無功投入方式：電壓低于下限，投入；電壓高于上限，切除；介于上限與回差段，閉鎖。在高于上限，低于回差段，由無功功率控制。
  2、時間無功：在設置的時間段內，由無功功率控制，時間段外，自動切除，不投入。
  3、時間控制：在時段內，投入；在時段外，切除。
  4、電壓控制：低于下限，投入；高于上限，切除；其它，不動。
在控制器內部預置三個時段：
7:30 – 11:30    13:30 – 17:30    19:30 – 22:30
電容每天可以投入的次數最大99次。如果該日電容投入次數已經等于設定次數時，即使在應該投入的條件下，控制器對電容也不再投入。
四、技術參數
