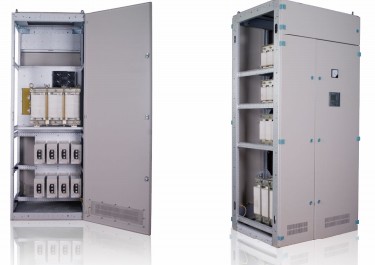

低壓就地動態補償是新型的自動、快速無工功率補償裝置，晶閘管投切電容器（TSC）就是一種廣泛應用于配電系統的動態無功功率補償裝置。而且晶閘管的投切時刻可以精確控制，可以快速無沖擊地將電容接入電網，大大減少了投切時的沖擊電流，動態響應時間約為 10-20ms . 晶閘管投切電容器能快速跟蹤沖擊負荷的突變，隨時保持最佳的功率因數，實現動態無功補償，減小電壓波動，提高電能質量，節約電能。

優點：

技術成熟，可采用國內通用可控硅，易維護，備件成本低周期短。

就地補償可以降低變壓器的容量，提高利用率。由于在變壓器二次補償,無功不通過變壓器直接在負載側補償, 從而可以降低變壓器容量,同時可降低由于無功電流造成的變壓器和線路以及負載的損耗,達到節能的目的。

可以吸收大部分諧波，減少諧波進入變壓器，有效的減少變壓器由于諧波造成的發熱，保護變壓器絕緣。提高變壓器利用率、使用壽命。

投切過程不產生諧波。由于是過零觸發，電流為正弦波所以不產生高次諧波。

可以穩定變壓器二次電壓，防止電壓降落，及負載變化產生的壓降，提高設備轉矩，提高控制精度，提高產品質量。

低壓就地動態補償可以降低設備的故障風險，由于是分散補償，一臺或一組發生故障不會影響整個生產線。不會大范圍降低電網功率因數。

節電效果明顯，而且可降低變壓器的裝機容量。

線路中的電壓損失△U根據下式計算：

△U=3*PR+QXL/U
式中：P＝有功功率，KW
Q＝無功功率，Kvar
U＝額定電壓，KV
R＝線路總電阻，Ω
XL＝線路感抗，Ω
由公式可知：若保持P不變，而R，X均為定值，無功功率越小，電壓損失越小，從而提高了電壓質量，同時，功率因數越低，負載變化時越易引起電壓波動，越易損壞用電設備（特別是變頻器，直流調速器，電子計算機等）采用低壓就地補償后，低壓側功率因數接近于1，負載變化對變壓器的影響較小，提高了供電質量。

1.1        整流變壓器參數計算依據

l        有功功率：  P=U I             U 電樞電壓，I 電樞電流

l        視在功率：  S = ×U ×I       I 整流變壓器二次線電流

l        視在電流：  I =I ×0.816        0.816整流電流與交流線電流變換系數

l        功率因數：  COSφ = P / S

l        無功功率：  Q =

補償容量計算：

計算補償容量 Qc=βavPc(tanφ1-tanφ2)

補償前功率因數 COSφ1/tanφ1

補償后功率因數 COSφ2/tanφ2
