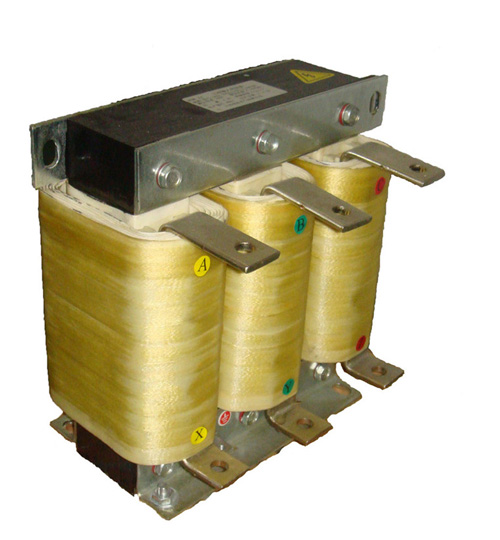

一、應用場合：變頻器輸入側,改善功率因數,抑制諧波電流,減少電網三相電壓不平衡的影響

二、型號定義：

三、性能特點：

工作電壓:3相380V /660V/690V/50Hz

工藝特點：采用多段氣隙，分割芯柱，芯柱與繞組之間設置通風道散熱 ，采用真空浸漆

 耐溫等級：F/H級

額定溫升：小于55℃

噪音：小于65dB

耐壓:AC2500V/50Hz/1min

防護等級：IP00

 四、外型尺寸：

輸入電抗器的作用

　　變頻器和調速器在使用過程中，經常會受到來自浪涌電流和浪涌電壓的沖擊，會嚴重?fù)p壞變頻器和調速器的性能和使用壽命，所以要在其前面加裝輸入電抗器，用以抑制浪涌電壓和浪涌電流，保護變頻器和調速器，延長其使用壽命和防止諧波干擾，同時由于變頻器和調速器是采用變頻的方式調速的，所以在調速的時候經常會產生高次諧波和產生波形畸變，會影響設備正常使用，為此，須在輸入端加裝一個進線電抗器，可以改善變頻器的功率因數及抑制諧波電流，濾除諧波電壓和諧波電流，改善電網質量。

輸入電抗器的適用條件

　　2.1、電源對其它設備有明顯的干擾（干擾、過壓）； 　　2.2、電源相間電壓不平衡＞額定電壓的1.8%； 　　2.3、阻抗極低的線路（動力變壓器為變頻器額定值的10倍多）； 　　2.4、在一條線路上為減小線電流而安裝的大量變頻器； 　　2.5、使用cosφ（功率因數）校正電容或功率因數校正單元；

輸入電抗器的技術參數

　　3.1、額定工作電壓： 380V/50Hz或660V/50Hz 　　3.2、額定工作電流： 3A至2000A@40℃ 　　3.3、抗電強度： 鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試) 　　3.4、絕緣電阻： 1000VDC絕緣阻值≥100MV 　　3.5、電抗器噪音： 小于65dB（與電抗器水平距離點1米測試） 　　3.6、防護等級： IP00 　　3.7、絕緣等級： F級以上 　　3.8、產品執行標準： IEC289:1987電抗器 　　GB10229-88電抗器(eqv IEC289:1987) 　　JB9644-1999半導體電氣傳動用電抗器
