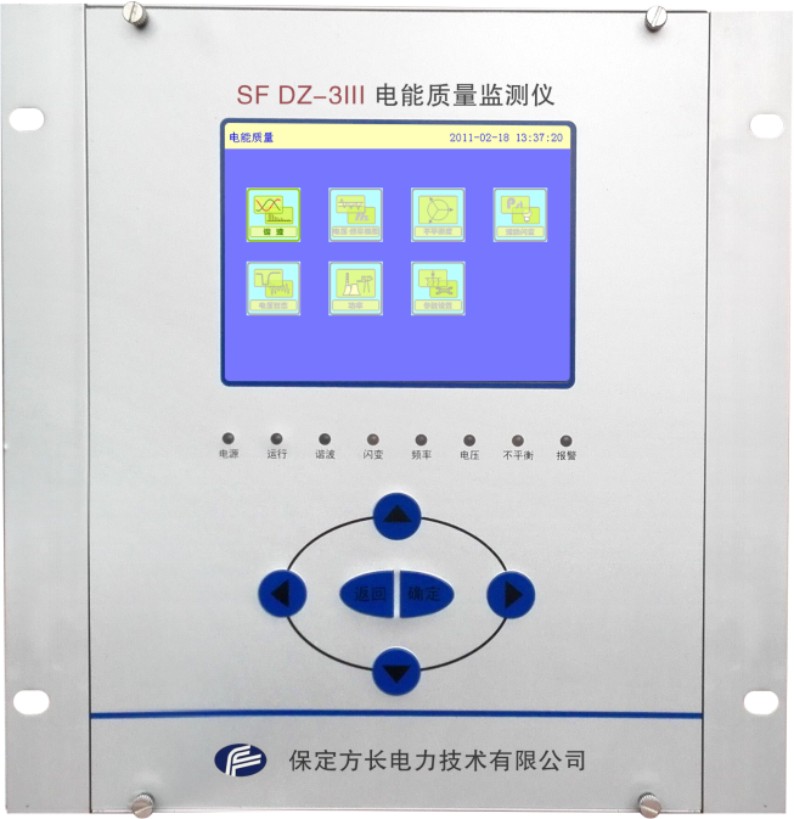

產品名稱：SF DZ-3 Ⅲ型電能質量監測儀

儀器特點
1、諧波和間諧波測量，采用IEC/61000-4-7、IEC61000-4-30 的方法，頻率最小分辨率為5Hz，采樣周期10 周波；可進行0.5次（25HZ）間諧波組和0.1次（5HZ）間諧波計算；
2、單元式監測終端，根據現場情況靈活安裝；
3、嚴格按照暫態數據交換通用格式，進行高速故障分析和錄波；
4、設備提供電能質量事件觸發記錄錄波告警功能；
5、儀器提供16路輸入/輸出結點；
6、支持網口、Modem、RS232/485多種通訊接口；
7、5英寸LED全彩液晶，數據顯示圖形化；
8、提供對PQDIF數據文件的全面支持。

測量方式
儀器采用無縫采樣、實時測量方式，可以對A、B、C三相電壓信號和A、B、C三相電流信號進行實時采樣、實時分析計算，計算方法采用的是GB/T國家標準及IEC國際標準的計算方法。
儀器功能
1、電能質量參數可測量三相基波電壓、三相基波電流、三相基波有功及無功功率、三相電壓波動、短時閃變（Pst）、長時閃變（Plt）、間諧波、ΔS波動負荷視在功率變化、三相電壓及電流的正序、負序、零序及不平衡度。
2、諧波可測量（63次，A級）三相各次諧波電壓含有率、三相各次諧波電流含有率、三相各次諧波有功無功功率、三相電壓諧波畸變率、三相電流諧波畸變率。
3、每天自動生成一個越限情況報告文件，記錄著一天中各次諧波越限（頻率偏差，電壓偏差，閃變，不平衡度，驟升驟降越限）的起止時間以及越限時刻的值。
4、可任意設定電能質量各項指標的越限報警和跳閘限值。當測量值超過所設定的限值時，儀器提供繼電器的閉合結點。
5、斷電數據不丟失。
6、暫態電壓（包括電壓驟升、電壓驟降、過電壓、欠電壓記錄等）
7、GPS對時功能，采用GPS B碼對時方式。（選配）
8、設備提供電能質量事件觸發記錄錄波告警功能。
9、監測裝置能夠就地存儲一年以上的采樣數據記錄。

后臺軟件功能
1、站點管理功能
包括站點信息設置及通道信息設置功能，可以對站點、通道的基本信息以及通道的詳細信息進行設置及修改編輯，可以對各項電能質量指標限值進行設置。
2、數據分析功能
數據分析是本監測系統的核心內容，可以對多項電能質量指標的實時數據或歷史數據進行統計分析，并形成各種報表，可以將統計分析結果分別導出為RTF文檔、EXCLE表格、HTML文件、PDF文件、文本文件、JPG圖片文件等多種格式，還支持打印編輯及輸出功能。
3、暫態事件記錄
系統以Comtrade通用錄波格式為標準，可以對選定時間段內的電壓驟升、電壓驟降、過電壓、欠電壓等暫態事件進行記錄，其中包括暫態數據記錄、暫態事件列表記錄以及暫態事件結果分析，同時支持暫態事件記錄的打印輸出。
4、時鐘校準功能
5、電能質量報表
系統可以分別提供年度報表、季度報表、月份報表及任意時間段統計報表打印輸出功能，報表統計內容分別包括電能質量各項指標的最大值、最小值、平均值、95%概率值、國標限值及是否合格的判斷。同時支持統計報表導出為RTF文檔、EXCLE表格、HTML文件、PDF文件、文本文件、JPG圖片文件等多種格式。還支持編輯打印及輸出功能。
