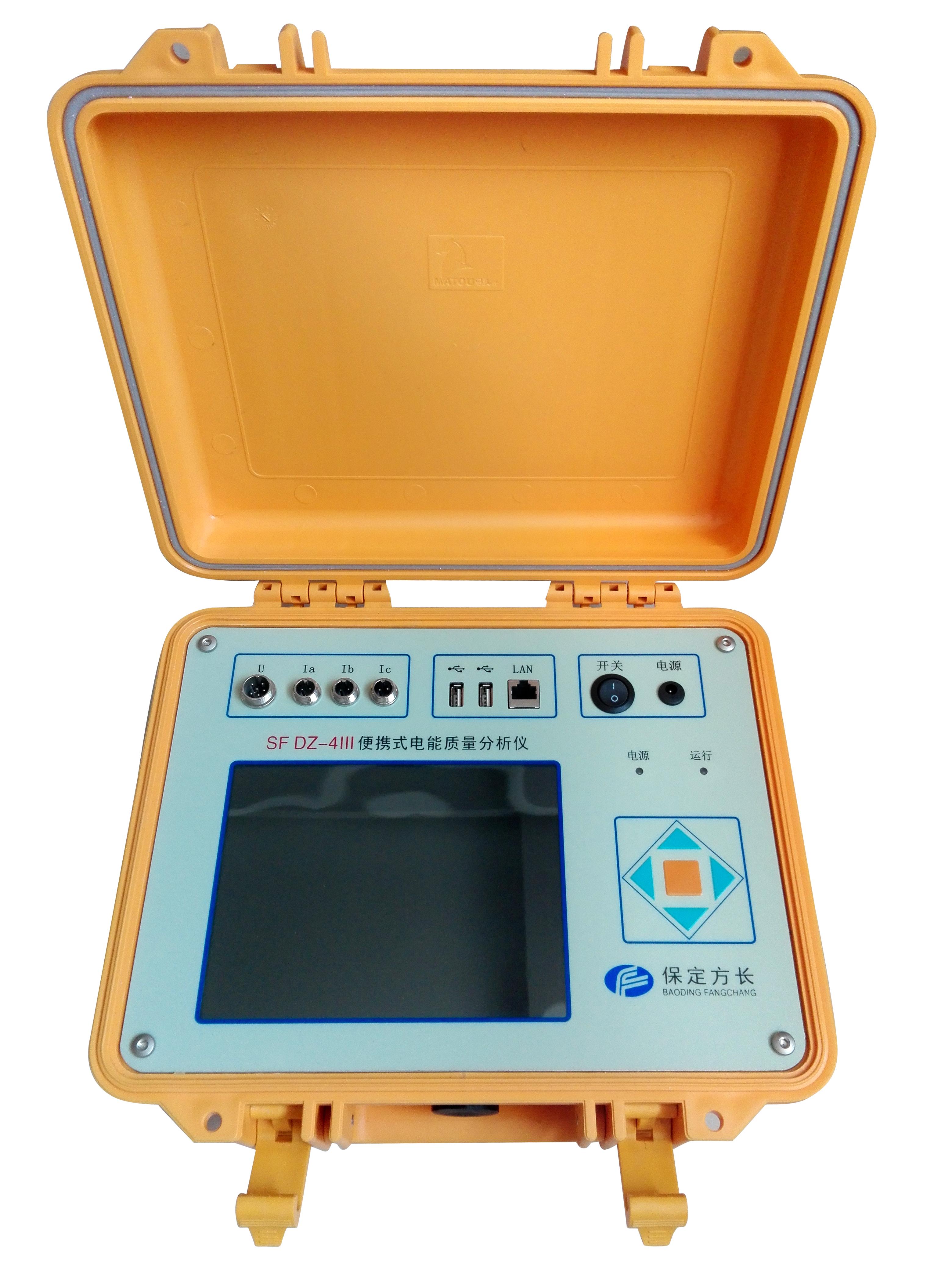

產品名稱：SF DZ-4 Ⅲ型電能質量分析儀
技術特點：
1、采用5英寸大屏幕LCD，可顯示三相電壓、電流的實時波形，顯示諧波幅度及頻譜的柱狀圖，顯示其它電參量、設置參數等。
2、采用32位DSP內核+嵌入式技術，在高速度高精度的數據處理，保證了設備整體的高性能，并同時兼顧低功耗。整機無硬盤和風扇等旋轉震動器件，保證了設備長期穩定可靠運行。
3、在針對穩態電能質量問題監測的同時，也針對暫態電能質量問題進行記錄。暫態事件包括電壓暫降（或稱電壓驟降）、電壓暫升（或稱電壓驟升）、電壓短時中斷。
4、算法滿足《IEC 61000-4-30:2003測試和測量技術－電能質量測量方法》標準，保證了測試結果的一致性。
基于離散傅立葉分析（FFT）算法規范（間）諧波的測量，測量采樣窗口寬度為10個工頻周期，取3秒內無縫采樣測量數值的方均根值作為（間）諧波數值的測量結果。
5、三相電壓和三相電流計算使用的數據，是同一個時間段的采樣數據，這樣保證了數據的同時和同步性，計算結果精度更高。
6、波形數據采用通用COMTRADE格式，符合錄波設備數據格式錄波采用COMTRADE格式，是電力系統暫態數據轉換通用格式。在故障錄波及其它錄波領域被廣泛應用。
7、存儲的電能質量數據可以使用移動存儲設備（U盤）從分析儀中拷貝出來，使用配套軟件進行分析處理和生成報表。
8、存儲數據的時間間隔可以設置，范圍為3秒至60秒。
9、數據分析功能: 數據分析是電能質量分析系統的核心內容，它負責對設備采集的多項電能質量指標的實時數據或歷史數據進行統計分析，并形成各種報表、曲線、餅圖、棒圖，可以將統計分析結果分別導出為RTF文檔、EXCEL表格、HTML文件、PDF文件、文本文件、JPG圖片文件等多種格式，還支持打印、編輯及輸出功能。
10、系統可以提供按年度、季度、月份及任意時間段，統計報表、打印輸出功能，報表統計內容分別包括A、B、C三相00～50次諧波電壓、電流的最大值、最小值、平均值、95%概率值、國標限值及是否合格的判斷；電壓偏差、電壓短時閃變、電壓長時閃變、電壓不平衡度、電流不平衡度、頻率及偏差、有功、無功及A、B、C三相的真功率因數與位移功率因數的最大值、最小值、平均值、95%概率值、國標限值及是否合格的判斷。所有內容分7頁顯示。同時支持統計報表導出為RTF文檔、EXCEL表格、HTML文件、PDF文件、文本文件、JPG圖片文件等多種格式。還支持編輯、打印及輸出功能。
11、可生成PQDIF文件。系統可以提供按年度、季度、月份及任意時間段，將歷史數據或?qū)崟r(shí)數據生成PQDIF文件。
