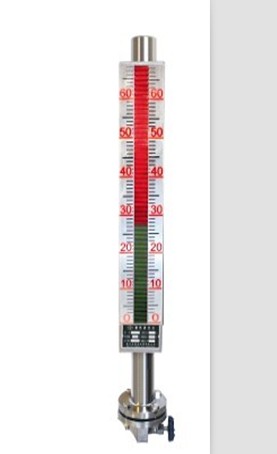

FY2B磁翻板液位計

一、 FY2B磁翻板液位計原理：

     FY2B磁翻板液位計主要由主體管、磁浮子、翻板指示器和遠傳變送器四部分組成。FY2B磁翻板液位計是利用浮力原理和磁性耦合作用，根據化學工業部頒布的HG/T21584磁性液位計標準制作而成，檢測部分和顯示部分完全隔離。可廣泛應用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。當被測容器中的液位升降時，液位計主體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨�，指示器的紅白交界處即為容器內部液位的實際高度，從而實現液位的清晰指示。其遠傳原理是以主體管內的磁浮子隨液位的升降而同時吸合傳感器內相應位置上的干簧管。從而使傳感器內的總電阻(或電壓)發生相應的變化，然后通過變送器將電阻(或電壓)的變化轉變成4～20 mADC的標準電流輸出。

二、 FY2B磁翻板液位計特點：

1、 采用優質進口磁控管，靈敏度高，遠傳信號可靠。

2、可用于各種高溫、高壓、腐蝕性和易燃易爆介質液位的連續測量

3、 測量范圍以下全部可以使用，測量范圍大，顯示器與被測介質完全隔離，安全、可靠。

4、現場顯示以紅色指示液位，直觀、醒目，夜間夜光顯示。同時可遠傳輸出4～20mADC，一機多能，全程測量無盲區。 　　·

三、FY2B磁翻板液位計技術參數

 1、測量范圍：150～19000mm精確度：±10mm或1.0℅FS

 2、工作壓力：小于25MPa

 3、連接法蘭：DV20  DV25 特殊可訂做

 4、介質溫度：-70℃～+450℃

 5、介質密度：0.5～2.0 g/cm3

 6、環境溫度：-30℃～+80℃

 7、輸出電流：4～20mADC

 8、工作電壓：8～24VDC

 9、介質密度差：≥150kg／m3（測量界位）

 10、環境振動：頻率≤25Hz 振幅≤0.5mm

 11、跟隨速度：≤0.08m/s

 12、介質粘度：≤0.4Pa.S

四、FY2B磁翻板液位計安裝與維護

1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。

2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計工作。

3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。 　

4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。 　

5、注意浮球組件重的一頭朝上，不能倒裝。　

6、根據介質情況，可定期打開排污法蘭清洗主體管沉淀物質。

五、FY2B磁翻板液位計安裝注意事項：

    磁翻板液位計安裝完畢，生產正常，容器中有液體時再投入使用。第一步打開汽相閥門手柄的八分之一，然后停止，再打開液相閥門的手柄的八分之一，以此類推。汽相、液相交替循環慢慢打開，直至正常。（每次打開閥門的八分之一）在拆卸過程中不可用力過大，以不泄漏為準，避免碰撞，以免刺穿劃破。本液位計不適用于大量結晶或結垢的介質，在新設備安裝結束后或大修結束后，需要先關掉汽、液相截止閥門，吹除以后，開始生產有液（物）位時再打開閥門，以免臟東西進入傳感器內部，影響液位計無法正常工作。

六、FY2B磁翻板液位計訂貨須知

FY2B磁翻板液位計訂貨時請注明介質溫度、介質密度、工作壓力、測量范圍、法蘭標準，傳感器測量管材質。如有特殊要求請在訂貨時詳細注明。
