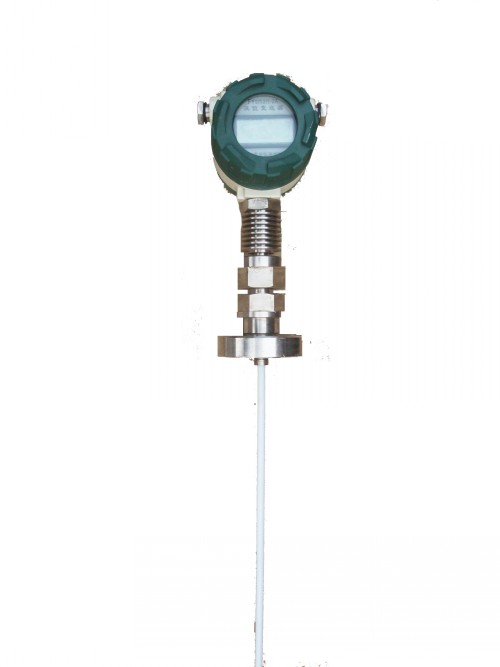

FY合成氨專用液位計 （2010年專利產品）

一、FY合成氨專用液位計簡介：

    FY合成氨專用液位計是一種在化肥廠氨分離器或冷交換器上用的測量控制分離器或冷交換器內液態氨液位的儀器，傳感器信號輸出端與電容電壓信號轉換電路輸入端相連，時鐘發生器集成電路與電容電壓信號轉換電路輸入端相連，單片機微處理系統輸出端上設有PC機通訊接口和液晶顯示接口，單片機微處理系統輸入端還連有按鍵矩陣電路，單片機微處理系統輸出端上還連有電壓電流轉換模塊，電壓電流轉換模塊輸出輸入端口通過兩線制模式與24v電源輸入端相連，電壓電流轉換模塊輸出端為整機提供基準電壓，精確度高、調校簡單、安全可靠、抗干擾性能強、更改工作方式靈活方便。

二、FY合成氨專用液位計原理

FY合成氨專用液位計是采用測量電容的變化來測量液面的高低的。它是一根金屬棒插入盛液容器內，金屬棒作為電容的一個極，容器壁作為電容的另一極。兩電極間的介質即為液體及其上面的氣體。由于液體的介電常數ε1和液面上的介電常數ε2不同，比如：ε1>ε2，則當液位升高時，電容式液位計兩電極間總的介電常數值隨之加大因而電容量增大。反之當液位下降，ε值減小，電容量也減小。所以，電容式液位計可通過兩電極間的電容量的變化來測量液位的高低。電容液位計的靈敏度主要取決于兩種介電常數的差值，而且，只有ε1和ε2的恒定才能保證液位測量準確，因被測介質具有導電性，所以金屬棒電極都有絕緣層覆蓋。電容液位計體積小，容易實現遠傳和調節，適用于各種介質的液位測量。

三、FY合成氨專用液位計技術背景：

     目前在合成氨車間使用的液位計，均采用模擬電路控制技術，其主要缺點有：

    1.首次安裝液位計，第一次校準時，零點和量程值相互影響，必須反復調整若干次，才能安全校準。

    2.電路板損壞現場更換時，由于設備上的液位不容易保持到標準的零點和量程位置，根本無法校準零點和量程位置。

    3. 溫度漂移大，穩定性差。元器件溫漂或者線性差時，模擬電路很難對這些性能修正，造成儀表精度下降和穩定性差。

四、合成氨專用液位計產品優點：

1.按鍵設置零點和量程，操作簡單；

2.在現場輸入任意兩點液位真值，自動計算和儲存零點和量程值；

3.采用數字修正處理技術，精度高，穩定性好；

4、耐高溫高壓，抗干擾性能強；

五、FY合成氨專用液位計技術參數：
1、測量范圍：桿式 300～5000mm
2、工作壓力：0～32M Pa
3、工作溫度：-70℃～+450℃
4、工作電壓：24VDC,由安全柵供電
5、輸出信號：4～20m ADC
6、防爆標志：EXib11BT5
7、適用介質：液氨、甲醇、水等對聚四氟乙烯無腐蝕的任意介質。

六、FY合成氨專用液位計訂貨須知

測量范圍、介質溫度、工作壓力、內插式或浮筒式、連接法蘭、設備結構。
