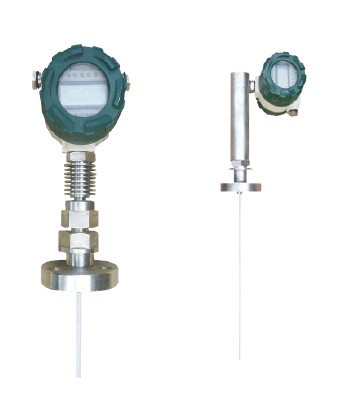

FY智能型高溫高壓電容式液位計（2009年專利產品）
 一、FY智能型高溫高壓電容式液位計概述：
     FY智能型高溫高壓電容式液位計依據電容感應原理，當被測介質浸汲測量電極的高度變化時，引起其電容變化。它可將各種物位、液位介質高度的變化轉換成標準電流信號，遠傳至操作控制室供二次儀表或計算機裝置進行集中顯示、報警或自動控制。其良好的結構及安裝方式可適用于高溫、高壓、強腐蝕，易結晶，防堵塞，防冷凍及固體粉狀、粒狀物料。它可測量強腐蝕型介質的液位，測量高溫介質的液位，測量密封容器的液位，與介質的粘度、密度、工作壓力無關。

二、FY智能型高溫高壓電容式液位計原理

　  FY智能型高溫高壓電容式液位計電容式液位計是采用測量電容的變化來測量液面的高低的。它是一根金屬棒插入盛液容器內，金屬棒作為電容的一個極，容器壁作為電容的另一極。兩電極間的介質即為液體及其上面的氣體。由于液體的介電常數ε1和液面上的介電常數ε2不同，比如：ε1>ε2，則當液位升高時，電容式液位計兩電極間總的介電常數值隨之加大因而電容量增大。反之當液位下降，ε值減小，電容量也減小。所以，電容式液位計可通過兩電極間的電容量的變化來測量液位的高低。電容液位計的靈敏度主要取決于兩種介電常數的差值，而且，只有ε1和ε2的恒定才能保證液位測量準確，因被測介質具有導電性，所以金屬棒電極都有絕緣層覆蓋。電容液位計體積小，容易實現遠傳和調節，適用于具有腐蝕性和高壓的介質的液位測量。

三、FY智能型高溫高壓電容式液位計產品特點：
1、零點、量程、按鍵調整、一鍵輸入。零點、量程調整互相不牽連，無先后順序，一次就可以正常工作。
2、采用數字軟件濾波技術，不受氣量和液位擺動的影響，既能快速顯示瞬態變化，又能顯示液位的平均值，可以實現較長的阻尼時間和采樣時間，不會造成監控人員的視覺疲憊。
3工作電壓8～30VDC的電壓內均可正常工作，模似電路，受硬件限制，工作電壓在14VDC以上當配用較小的安全柵時，液位稍高就會導致電壓下降，引起顯示異常，從而誤導操作人員甚至釀成事故。
4、采用軟硬件搞干擾和超強糾錯技術，在非防爆場所無需隔離，直接入網。
5、現場液晶顯示，配有各種通信接口和調試接口。
6、兩點真值推算零點和量程，自動計算并儲存。
7、查看當前電容真值。
四、FY智能型高溫高壓電容式液位計技術參數
1、測量范圍：桿式 300～5000mm
2、工作壓力：0～32M Pa
3、工作溫度：-70℃～+250℃
4、工作電壓：24VDC,由安全柵供電
5、輸出信號：4～20m ADC
6、防爆標志：EXib11BT5
7、本安參數：idui：28V  Li:93m A  Pi::0.65w  Ci:0.28uf  Li:1.5Mh
8、適用介質：液氨、甲醇、水等對聚四氟乙烯無腐蝕的任意介質。
五、FY智能型高溫高壓電容式液位計訂貨須知
1、測量范圍
2、工作壓力
3、連接法蘭
4、內插式或浮筒式
六、FY智能型高溫高壓電容式液位計注意事項
設備如有壓力差，高壓外浮筒式液位儀無法使用（出示高壓設備圖紙）
