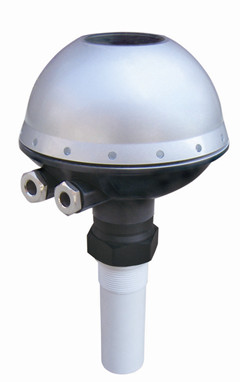

NYRD805雷達物位計原理
雷達物位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。由于電磁波的傳播速度極高，發射脈沖與接受脈沖的時間間隔很小（納秒量級）很難確認。26G系列雷達物位計采用一種特殊的相關解決技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。
NYRD805雷達物位計特點
雷達物位計采用了高達26GHZ 的發射頻率，因而具有：
—波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性；
—天線尺寸小，便于安裝和加裝防塵罩等天線防護裝置；
—測量盲區更小，對于小罐測量也會取得良好的效果；
—波長更短，對小顆粒物質的料位測量更適合。
—采用了先進的微處理器和獨特的EchoDiscovery 回波處理技術，雷達物位計可以應用于各種復雜工況。
—采用脈沖工作方式，雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。
NYRD805雷達物位計技術參數
特 征： 全密封四氟天線耐腐蝕，防輕微凝結物。
應 用： 廣泛應用于各種酸、堿儲罐等腐蝕性場合。在小罐體上安裝使用時，較6G更小的波
束角決定了通過加裝適當?shù)陌惭b短管，從而獲得更小的實際測量盲區。
最大量程： 10m
測量精度： ±5mm
天線結構： 全密封四氟材料
過程溫度： (-40～130) °C
過程壓力： (-0.1～0.3)MPa
頻率范圍： 26GHz
信號輸出： (4～20)mA/HART
電 源： 兩線制/四線制 |
