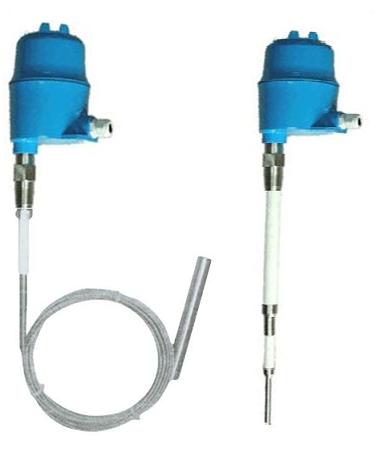

NYSP-M型 射頻導納料位變送器
概 述
二線制射頻料位變送器采用射頻微三端信號處理技術測量貯罐內的物位，這種方法已獲得實踐的充分證明。它是一種精確而獨立的過程測量儀表。簡而言之，利用探頭與倉壁之間形成的電容器對物料高度是否到達傳感器探頭的位置進行檢測。二線制射頻料位變送器的固態電子線路將連續監測這一變化，并將這一變化與一個非常穩定的基準電路進行比較，然后輸出一個與物位成正比的精確而又獨立的4-20mA電流信號。
危險場所
二線制射頻料位位變送器的本安設計，如與經過認證的安全柵一起使用，可構成本質安全系統，用于檢測易燃介質。如與簡單的數字盤裝表一起使用，或?qū)⑺尤霃?fù)雜的控制系統，二線制射頻料位變送器還可用于貯量管理，多點報警及泵控制。
產品特點
1、二線制
2、連續過程測量
3、適用危險場所
4、幾乎任何物位都可檢測
5、多種安裝方式：衛生接頭、螺紋、法蘭
6、多種結構形式：分離型、整體型、抬高型
7、化學適用性極強的探頭
8、多種多樣的電極：剛性的、撓性的、帶重錘的或帶緊固裝置的
測量電極
二線制射頻料位變送器采用316不銹鋼測量電極，電極外面可根據不同需要，選擇聚四氟乙烯或聚氯乙烯護套。二線制射頻料位變送器可用3/4″NPT接頭安裝，也可選用1-1/4″NPT及法蘭安裝。剛性極棒長度可達4175毫米，撓性強式電極長度可達30m。繩式電極的端部可帶裸的或有護套的重錘，用于介質無擾動的容器，對帶攪拌的貯罐，繩式電極下端可帶緊固裝置。二線制射頻料位變送器的電子單元還可與電極分開安裝，兩者之間的最大距離為6m,它主要用于高溫或強振動場所。
技術參數
1、電氣參數
電源：15-32VDC（對本安系統，最大電源電壓為27VDC）
輸出：4-20mA
輸出阻抗：450Ω@24VDC(視電壓定）
阻尼：0-3秒（用跨接器選擇）
校準：調零和調滿，帶頻率選擇
被測電容范圍：0-4000pf(名義值）
精度：±1%(介電常數恒定時）
防護等級：IP65
防爆等級：ExiaⅡCT5 本質安全型 ExdⅡBT4 隔爆型
2、機械參數
外殼：鋁合金外涂防腐聚脂漆
環境溫度：-40℃-+49℃(抬高型可用于更高的溫度）
3、電極參數
長度：由用戶指定A、B、M、N、P型電極，最長4175毫米； D、H、I型電極，最長30米。
4、電極選件A、D、E型電極僅用于非導電介質。在玻璃纖維或帶內襯的容器上使用時，應采用輔助接地桿或同軸套筒
|
電極型式 |
安裝方式 |
材質 |
壓力 |
溫度 |
|
A |
3/4"NPT |
316S.S |
0.351MPa |
121℃ |
|
B |
3/4"NPT |
Teflon/S.S |
0.351MPa |
121℃ |
|
D |
11/4"NPT |
316S.S |
常壓 |
121℃ |
|
E |
11/4"NPT |
Teflon/S.S |
常壓 |
121℃ |
|
H |
11/4"NPT |
Teflon/S.S |
常壓 |
121℃ |
|
I |
11/4"NPT |
Teflon/S.S |
0.351MPa |
121℃ |
|
M |
3/4"NPT |
PVC/S.S |
0.351MPa |
60℃ |
|
N |
1"衛生 |
Teflon/S.S |
0.351MPa |
121℃ |
|
P |
1"衛生 |
316S.S |
0.351MPa |
121℃ |
應用注意事項
1、對導電性介質,必須選用帶絕緣護套的電極.
2、介質溫度高于98℃時，應選用分離型或抬高型。
3、貯罐頂部空間有限的地方，請選用撓性電極。
4、帶端部緊固裝置的電極、貯罐應具有人孔，以便進入安裝。
5、介質介電常數變化的場合，不推薦使用本儀表。
6、不受蒸汽或比重變化的影響。
7、非導電性粘附層不會引起問題。
NYSP-M型 連續式射頻導納物位變送器選型標記
|
NYSP |
|
基本型號 |
|
|
-M.模擬型變送器，輸出4~20mA.DC信號
-MZ.智能型變送器，輸出4~20mA疊加數字信號/HART協議 |
變送器形式 |
|
|
1.一體式結構
2.分體式結構 |
結構型式 |
|
|
A.316不銹鋼實心探頭
B.套聚四氟乙烯的實心探頭
D.裸不銹鋼繩，不銹鋼錘
E.裸不銹鋼繩，緊固裝置。
H.套聚四氟乙烯鋼繩，緊固裝置
I.套聚四氟乙烯鋼繩，套聚四氟乙烯鋼錘
M.套PVC實心探頭
N.套聚四氟乙烯實心探頭，帶1"衛生接頭
P.316不銹鋼實心探頭，帶1"衛生接頭
Q.套聚四氟乙烯實心探頭，帶2"衛生接頭 |
探極形式 |
|
|
A.無法蘭
B.11/2"，150Lb
C.2"，150Lb
D.3"，150Lb
E.4"，150Lb
S.特殊，另外注明 |
連接法蘭選件（要焊接法蘭、訂貨時需注明） |
|
|
0.無法蘭
1.316S.S
2.碳鋼
3.端面襯Tef10n 316S.S
4.端面襯Tef10n 碳鋼 |
法蘭材質 |
|
|
O.普通型，不防爆
F.隔爆型，ExdⅡBT4
B.本安型，ExiaⅡCT5 |
防爆等級 |
|
|
A.不防靜電
B.防靜電 |
靜電防護 |
|
|
L（ ）.單位mm |
探頭長度 | |
