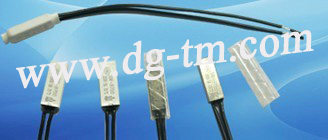

KSD9700熱保護器/溫度開關/溫控開關/溫控器
KSD9700系列熱保護器應用范圍
● 鎮流器
● 熒光燈
● 電機
● 馬達
● 變壓器
● 過膠機
● 可充電電池
● 螺線管
● 家用電器
● PCB板
KSD9700系列熱保護器工作原理
KSD9700系列產品是一種用雙金屬片作為感溫元件的溫控器，電器正常工作時，雙金屬片處于自由狀態，觸點處于閉合/斷開狀態，當溫度升高至動作溫度值時，雙金屬元件受熱產生內應力而迅速動作，打開/閉合觸點,切斷/接通電路，從而起到熱保護作用。當漸度降到重定溫度是觸點自動閉合/斷開，恢復正常工作狀態。
KSD9700系列熱保護器產品優勢
● 體積小，便于安裝
● 速動型雙金屬片，反應速度快
● 壽命高達10000次以上
● 防真空浸漆工藝
● 可替代SENSATA 17AM 7AM, 韓國SEK ST-22等國外產品
KSD9700系列熱保護器技術參數
● 觸點形式：常開、常閉
● 觸點容量 （15A/12VDC 12A/24VDC 10A/120VAC 8A/250VAC）
● 常態接觸電阻≤50mΩ
● 絕緣電阻 ≥100mΩ
|
產品型號 |
長（MM） |
寬(MM) |
高(MM) |
|
20-鐵殼 |
20 |
7.4 |
3.8 |
|
20-塑膠 |
20 |
8.0 |
4.2 |
|
15-鐵殼 |
15 |
6.7 |
3.2 |
|
15-塑膠 |
15 |
7.2 |
3.8 |
動作復位對照表
|
代碼 |
動作溫度 |
復位溫度 |
代碼 |
動作溫度 |
復位溫度 |
|
40 |
40±5℃ |
≥30℃ |
105 |
105±5℃ |
70±12℃ |
|
45 |
45±5℃ |
≥30℃ |
110 |
110±5℃ |
75±12℃ |
|
50 |
50±5℃ |
≥30℃ |
115 |
115±5℃ |
80±12℃ |
|
55 |
55±5℃ |
≥30℃ |
120 |
120±5℃ |
85±12℃ |
|
60 |
60±5℃ |
40±10℃ |
125 |
125±5℃ |
| //
|
-->
