一、產品概述

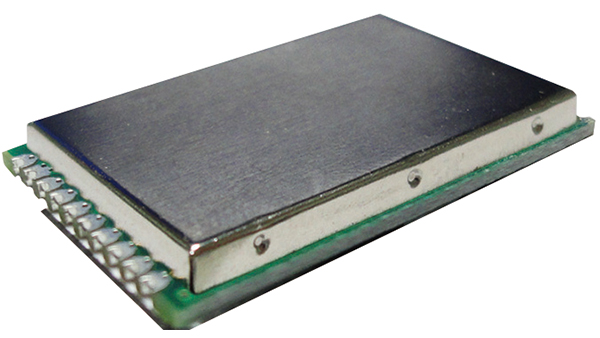

RF-CC1110PL1-470射頻模塊采用TI高性能系統芯片(SoC)CC1110-F32，符合低成本、低功耗要求。它結合一個高性能射頻收發器和一顆增強型工業級C8051控制器。本產品的高度集成和高靈敏固件性特點可替代目前許多線纜傳輸，從而實現更多更靈活的傳輸系統。它在CC1110-F32基礎電路上擴展功率放大器和加蓋金屬屏蔽罩，使產品的傳輸功率提升，并收發靈敏度，實現遠距離的數據傳輸。電路引出的所有可用I/O，用戶可使用片上所有資源。專為遠距離無線應用而設計，實現高性價比、高集成度的WSN 解決方案。
二、產品特征
l 高性能和低功耗的8051微控制器核
l 擴展射頻距離的前端放大器
l 輸出功率范圍在18-23 dBm，傳輸距離可達800m以上
l 470MHz無線收發器，可編程470-475MHz頻點
l 支持 FSK, GFSK以及MSK調制方式
l 最低功耗模式下?lián)p耗電流為0.6µA
l 可編程配置傳輸數率1.2k - 500 kbps
l 接收靈敏度為-118dBm@2.4Kbps
l 支持?jǐn)?shù)字RSSI/LQI
l 支持UART/SPI/I2S接口
l 21個可編程I/O接口
l 集成AES-128安全協處理器
l 供電電源（2.0V-3.6V）
l 小尺寸SMD 貼裝
三、應用范圍
l 物流跟蹤、倉庫巡檢、電子標簽等
l 工業儀器儀表無線數據采集和控制
l AMR（水、電、煤氣）三表自動抄表
l 建筑物與住宅（智能家居）控制
l 電子消費類產品無線遙控
l 無線報警與安全系統
l 無線傳感器網絡
l 低功耗遙測感應
l 有源RFID標簽
l 無線天氣預報站
四、技術參數
|
參數 |
數值 |
備注 |
|
工作電壓 |
2.0－3.6V |
直流電壓 |
|
中心頻率 |
470-475MHz |
可編程頻點 |
|
頻差 |
±10KHz |
— |
|
調制方式 |
FSK/GFSK/MSK/ASK |
— |
|
輸出功率 |
20 dBm |
可編程輸出功率18-23 dBm |
|
接收靈敏度 |
-118dBm |
@2.4Kbps 傳輸速率 |
|
接收電流 |
<35mA |
— |
|
發射電流 |
130mA |
Po=20dBm |
|
睡眠損耗 |
1<mA |
待機模式 |
|
數據傳輸速率 |
9.6kbps |
1.2-500kbps可選速率 |
|
發射距離 |
800M |
無阻礙可視距離 |
|
|
| //
-->
