3G-SDI高清光端機概述：

 如今的數字演播室都采用基于串行數字接口（SDI）的傳輸系統，SDI數字視頻系統傳輸?shù)氖遣粔嚎s的數字分量視頻信號以及數字音頻信號。該3G-SDI光端機設計和生產是適合于電視行業的高可靠、高性能的串行數字光傳輸設備，滿足DVB回傳和制作,現場制作,DVB-ASI傳輸,新聞采集,現場直播信號傳輸,遠程演播室,通用數字視頻傳輸業務,電信信號傳輸?shù)葮I(yè)務需求。信號格式從19.4Mbps到2.97Gbps，系統支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M以及DVB-ASI（EN50083-9）等數字電視格式的信號，滿足工業級產品的要求。

---

3G-SDI高清光端機特征：

• 在單纖上傳1路雙向3G-SDI信號
• 工作范圍從19.4Mb/s 到2.97Gb/s
•  用于SMPTE 292M （1.485Gb/s）的時鐘恢復
•  支持SMPTE 305M (SDTi)、SMPTE 310M (19.4Mb/s)、SMPTE 344M (540Mb/s)、M2S 和DVB-ASI(270Mb/s)標準
• 120m自動電纜均衡，適用所有在2.97Gb/s或1.485 Gb/s以下的速率（Belden 1694A）
• LED狀態指示燈對關鍵的參數進行監視
• 可選的網管系統
• 支持熱插拔
• 可提供獨立式、1U機架式和4U機架式安裝


---

3G-SDI高清光端機技術規格
串行電視：BNC 輸入
電視信號標準：SMPTE 424M ，SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI 和其它的Telecom/Datacom 速率（19.4Mb/s - 2.97Gb/s）
輸入數目：1 路
反射損耗：>15DB
均衡： >100M@2970Mbps，Belden 1694A電纜
       >200m@1485Mbps，Belden 1694A電纜
         >350m@270Mbps，Belden 1694A電纜
連接器：75Ω  BNC

光輸出
輸出數量:1
線纜傳輸類型:單模單纖（多模可選）
工作波長:1310nm /1550nm
反射損失:> 15dB
抖動:< 0.2UI
連接器:LC/PC （SC/PC可選）

串行電視    BNC 輸出(EO/OE) 與輸入同
輸出數量:接收端2路輸出
信號電平:800mV 標稱
上升/下降時間:200ps 標稱
過沖:< 10% 振幅
反射損耗:> 15dB
抖動:< 0.2UI
連接器:75ΩBNC

電氣指標
工作溫度:-25℃～＋70℃
電壓 1A@12VDC
功率 12 W
EMI/RFI 符合FCC Part 15 Class A, EU EMC 指標
平均無故障工作時間 ﹥100000小時

---

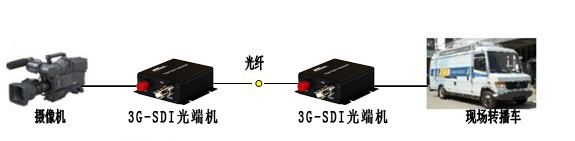

3G-SDI高清光端機典型應用：



---

3G-SDI高清光端機和HD-SDI光端機的區別以及如何選擇呢？

        一般來說SDI器件一般測試抖動，對發送器，抖動小于0.2UI；對接 收器，抖動容限大于0.5UI。目前高效3G-SDI解決方案是的節能是從輸入端口上，改變以往的并行TTL連接方式為L(zhǎng)VDS 連接，大大減小了電流消耗，另外從芯片工藝上，也采用更為先進的CMOS技術來降低功能能耗。影視中心制作的是1080p的視頻內容，但發送到家庭時的格式卻仍然為1080i或720p。請問為什么會是這樣 子？家庭用戶不能接收到1080p的視頻內容嗎？ HD-SDI傳送的也是1080i，最新的3G-SDI才達到1080p。 主要的瓶頸在于傳輸帶寬。HD-SDI光端機目前的最大帶寬是1.5G，現有的1.5G視頻傳輸方案，能否改造成3G？3G是否可以看做是1.485Gbps的倍頻？ 實際國半的視頻解決方案從SD、HD到3G都是兼容的。所以可以無需改版 直接升級到3G。

        為應對3G信號傳輸?shù)乃�減，在信號鏈路中插入濾波器 提供補償，是不是有效？在設計濾波器時要注意什么？可以采用預加重或均衡技術來彌補電纜傳輸損耗，雖然這種技術原理上也是濾波器，但自行設計難度很大，建議使 用國半的驅動器或均衡器來提高信號傳輸質量。改善回送損耗的措施有哪些？ 可以參考國半驅動芯片的接口電路，通過加一個電感來 區別高低頻信號通路，使得阻抗匹配，另外在PCB設計 時也要控制導線阻抗匹配。從視頻信號傳輸鏈路上看，1.5G與3G有什么不同，主要差異是什么？ 從時域上看，是數據速率不同；從頻域上看，更高的數據 速率要求使用傳輸媒介的更高頻響，對驅動器和均衡器 提出了更高的要求。相同的收發器引腳上可以同時實現SD SDI、HD SDI 和 3GSDI嗎？ 可以。國家半導體的產品家族做到了SD/HD/3G產品的 管腳兼容，同時高速率產品可以向下兼容。影響3G-SDI穩定的因素有哪些？ 干凈的電源、良好的阻抗匹配、減小分布電容的影響、合 適的連接器、電纜的屏蔽特性，這些都是要考慮因素。
