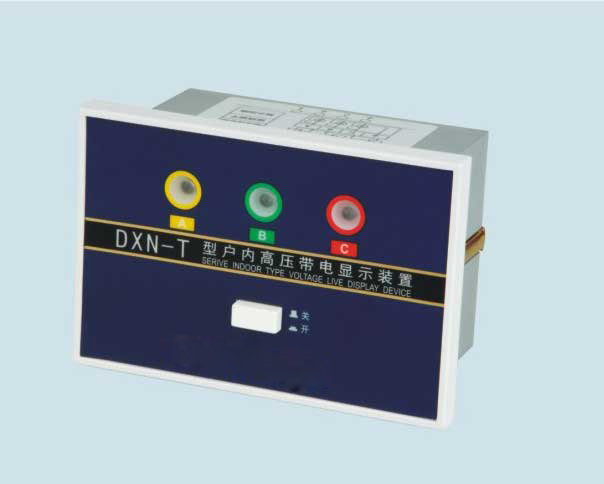

中文名稱：高壓帶電顯示裝置      定義：能將高壓帶電體帶電與否的信號傳遞到發光或音響元件上，顯示或同時閉鎖高壓開關設備的裝置。包括傳感器和顯示器兩個部件。 應用學科：電力（一級學科）；變電（二級學科）
DXW(N)型高壓帶電顯示閉鎖裝置主要應用在35KV及以上變電站、發電廠對各站之間的聯絡線線路側接地閘刀進行強制閉鎖，在復雜的電力線路中作帶電體監視，在配網自動化中為電力監控中心提供設備運行的監視信號。
設計思路：在整體電路框圖確定的前提下，進行各個分電路的設計是確保產品可靠的關鍵。我們在整個電路的設計中采用了完整的設備自診斷功能，采用了可編程控制器技術，對各個分部電路進行在線掃描，再對這一掃描信號進行回收采集，對各個工作電路進行全方位診斷。
產品特點：針對電力行業要求穩定性能高的特點，我們采用了有特色的控制電路。產品已經能夠?qū)崿F(xiàn)：探頭線路有斷線或者開路故障，顯示裝置就會自動語音報警：“檢測器電路故障”，并同時出現紅色報警閃耀燈光指示，在進行自檢診斷時，哪一項檢測電路調整不當或者發生故障，這一項指示燈就不會閃耀。當電路沒有高壓時，會自動提示語音“操作注意安全”。我們開發的這一功能在國內同類產品中屬首創。DXW型高壓帶電顯示裝置就是在產品完全故障時也可以保證對控制的設備進行完全閉鎖，從而確保了防誤閉鎖的可靠穩定。
質量保證：元器件選用上，為了確保產品的可靠性，我們?nèi)�部采用了工業級標準，目前市場上現有的產品有交流、直流型之分，這樣設備在安裝過程中給用戶帶來了極大的不方便。為此，我們采用了現在最先進的交直流電源模塊，電源電壓可以從100V至240V交直流通用，這樣在電力行業中就可以全方位使用。在閉鎖電路的保護回路中，同類產品全是采用傳統的保險絲進行保護，我們選用了現在國際流行的自復位保險絲，當負載超過額定工作電流時，負載就會自動斷開，故障排除后設備就會自動恢復，產品從可靠性上提高了一個新的擋次。
感應原理：該裝置利用高壓電場與傳感器之間的電場耦合原理，在安全距離外進行感應式（非接觸式）測量。產品功能齊全，安全可靠，具有閃光顯示、聲響報警、自檢及啟動強制閉鎖回路功能，具有明顯的方向性，較高的靈敏度和可靠性。
使用范圍：本裝置廣泛適用于交流50Hz、額定電壓35～500kV的戶外（也用于戶內）電氣網絡或設備上。
