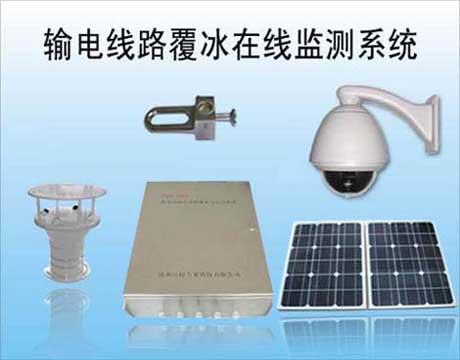

輸電線路覆冰在線監測系統

一、概述

輸電線路覆冰是溫度、濕度、風速、風向等諸多因素共同影響的結果，并通過導線舞動、導線懸垂改變、相間安全距離減小、對連接點處產生剪切力和拉力、不平衡張力對桿塔及導線產生拉拽和振動等現象影響線路的安全。輸電線路覆冰在線監測系統，采用準確的監測分析方法和實用的數學模型，對輸電線路覆冰狀態進行實時監測，能夠?qū)υ趷毫哟髿猸h(huán)境中運行的高壓輸電線路及變電站絕緣子的覆冰（雪）情況進行在線監測。系統通過無線接力、3G/GPRS/EDGE/CDMA1X網絡對數據進行傳輸，專家分析系統綜合溫度、濕度、風速、風向、氣壓、拉力、傾角等參數，判斷絕緣子的運行狀況是否安全，有無發生冰閃的可能，并結合現場圖像可直觀的看到線路覆冰（雪）程度，再附以風速及定位系統發回的桿塔位移量，可推測出該段輸電線路發生“鞭擊現象”的可能性，對存在不安全因素的輸電線路及時進行多種方式報警，指導檢修和清掃。并對其覆冰（雪）的發展趨勢加以分析，為決策指揮提供依據。

二、輸電線路覆冰在線監測系統的主要功能

1、 具有對導地線覆冰狀態的實時監測和組態顯示。

2、 利用運營商已有的3G/GPRS/EDGE/CDMA1X網絡構建遠程數據傳輸通道，實現輸電線路在線監測系統監控中心可以實時監測遠端現場的數據。

3、 前置機子系統模塊可以有效的連接現場系統，獲得數據并實現數據存儲/轉發到輸電線路在線監測系統。

4、 數據采集前端為擴展工業級產品，適用于各種惡劣的氣候環境。

5、 實時數據監測結合可視視頻畫面，清楚的了解現場的覆冰狀況。

6、 系統采用了多層屏蔽技術建造，機殼及傳感器外殼采用防磁金屬材料，有效屏蔽電磁干擾。數據傳輸線纜采用3層屏蔽室外線纜，各種接頭采用金屬航空頭，屏蔽、防水、防塵、連接可靠。極強的抗干擾、抗雷擊、確保系統運行穩定可靠。

7、 防雷及防線路閃絡設計，機殼經過桿塔與大地連接，各種傳感器全部采用防雷器件。

8、 系統采用低功耗設計，動態調整設備功耗達到節電要求。

9、 采用系統接地抗干擾設計，數據采集信號雙端差分輸入，模擬信號及數字信號全部采用嚴格的工業過程優化控制技術，可確保數據采集的準確和可靠。

三、輸電線路覆冰在線監測系統的主要技術參數

名稱	技術指標
工作電壓	DC12V
功率	6W（瞬間最大:30W）
通信方式	3G/GPRS/EDGE/CDMA1X
量程	7~50t
測量范圍	5％～100％FS（線性工作區間）
準確度級別	0.5%
導線張力技術指標	分度數n≥1000 回零誤差（％FS）：±0.25 示值誤差（％FS）：±0.50 重復性（％FS）：±0.50 滯后（％FS）：±0.15（根據用戶需要給出） 長期穩定性（％FS）：±0.50 線性度≤5.0％
