輸電線路危險點視頻監控系統

一、概述

輸電線路遠程視頻在線監測系統，是利用先進的圖像數據采集壓縮編解碼技術、超低低功耗技術、3G無線公網數據傳輸技術、太陽能及蓄電池供電技術、電子低溫環境加熱技術、監控中心服務器軟件管理技術，能夠?qū)�惡劣環境中運行的高壓輸電線路的運行狀況進行全天候、實時監測，可有效減少由于線路周圍建筑施工（危險點）、導線覆冰、風偏舞動、線路大跨越、導線懸掛異物、塔材被盜等因素引起的電力事故。系統以動態視頻實時監控的直觀方式，可使管理人員第一時間了解監測點的現場信息，可針對突發的異常情況采取適當?shù)氖侄斡枰匀斯じ深A(yù)，將事故的發生率或事故危害降至最低。并可通過人工請求方式（無人值守時通過定時和條件觸發兩種方式）實現異常狀況下的圖片抓拍或視頻連續攝像，達到24小時全天候監測的目的，大大減輕巡視人員的勞動強度，提高線路安全運行水平，為線路運行單位提供直觀可靠的線路安全信息。

二、輸電線路危險點視頻監控系統的主要功能

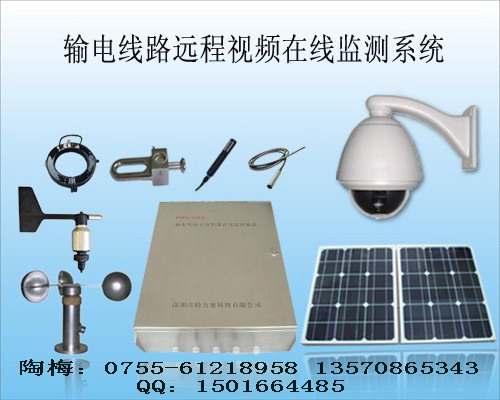

輸電線路遠程視頻在線監測系統，采用高清攝像機和低功耗視頻主機以及供電系統組成，系統可以實現對現場桿塔、導線、絕緣子、金具等的運行情況，對線路覆冰、舞動、微風振動周邊通道環境情況，包括施工、樹木生長等情況的實時監控。

1、系統采用外、中、里三層高品質密封金屬盒，具有良好的封閉、防雷、防雨、防塵等功能；同時采用了多層屏蔽技術建造，機殼及傳感器外殼采用防磁金屬材料，有效屏蔽電磁干擾。

2、4路視頻輸入，內置雙模式視頻壓縮編碼器，壓縮模式可在線選擇視頻或圖片，最高分辨率704x576(PAL)

3、具有遠程受控視頻信號采集、處理和傳輸功能：視頻監控裝置能定時或按遠程指令采集現場視頻信號，經壓縮編碼處理后，通過無線3G/GPRS/EDGE/CDMA1X網絡傳送給監控中心系統；

4、具有遠程受控變焦、聚焦、方位調整及預制位設置功能：監控裝置能在預設或遠程指令控制下，實現對攝像機的焦距、光圈、方位和云臺預制位的設置和調整；

5、具有對攝像機及云臺的自動加熱功能；

6、具有對電源的遠程控制功能，可在預設條件或遠程指令控制下開啟和關閉裝置前端設備的供電電源；

7、內置3G網絡通訊控制協議及TCP/IP協議

8、支持動態或固定IP地址方式，支持域名解析，多種觸發啟動模式

9、接收軟件支持網絡客戶端共享瀏覽

10、具有遠程修改IP地址設置的功能；

11、具有遠程設置圖片采集時間間隔的功能；

12、具有斷線自動連接功能；

13、精心設計人性化用戶界面，操作方便、舒適；

14、多站點登錄、連接；能同時支持16個在線站點；

15、多畫面瀏覽，不同規格畫面監控，全屏多窗口、單窗口模式；

16、用戶自定義鏡頭分組，分組輪跳瀏覽，可設定輪跳時間；

17、支持事件提示、報警輸出；

三、輸電線路危險點視頻監控系統的主要技術參數

名稱	技術指標
工作電壓	DC12V
功率	6W（瞬間最大:30W）
通信方式	3G/GPRS/EDGE/CDMA1X
視頻通道	4路，切換傳輸
報警通道	1路，常開/常閉
攝像機	1、像素數：PAL:752(H)×582(V) 2、水平分辨率：480 TVL(彩色)/520 TVL(黑白) 3、最低照度：1.0Lux/F1.4(彩色)/0.01Lux/F1.4(黑白) 4、變焦率：26 5、預置位數量：128 6、水平旋轉角度：0°-360°/俯仰角度 -3°+ ±90°
