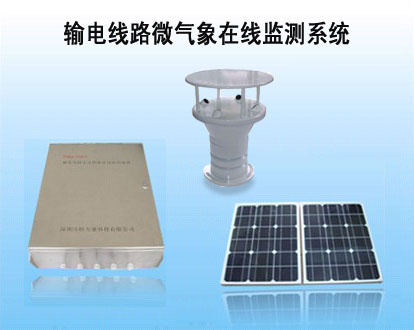

輸電線路微氣象在線監測系統

一、概述

輸電線路微氣象在線監測系統是一套針對輸電線路走廊局部氣象環境監測而設計的多要素微氣象監測系統。可監測環境溫度、濕度、風速、風向、氣壓氣象參數，又可根據用戶需求定制其他測量要素、并將采集到的各種氣象參數及其變化狀況，通過3G/GPRS/EDGE/CDMA1X網絡實時的傳送到專家分析系統中，專家分析系統可對采集到的數據進行存儲、統計與分析，并將所有數據通過各種報表、統計圖、曲線等方式顯示給用戶。當出現異常情況時，系統會以多種方式發出預報警信息，提示管理人員應對報警點予以重視或采取必要的預防措施。

二、輸電線路微氣象在線監測系統的主要功能

1、數據采集前端為擴展工業級或工業級產品，適用于各種惡劣的氣候環境。

具有對桿塔安裝點的局部環境的溫度、濕度、風速、風向、大氣壓指標的實時監測。

2、具有對溫度、濕度、風速、風向、大氣壓指標的特色曲線統計報表，提供按照設備編號、時間坐標等多種條件查詢功能。報表上可以隨鼠標點實時顯示該點的溫度值，且具有報表中當前溫度、最高/最低溫度等特色圖元顯示.

3、利用運營商已有的3G/GPRS/EDEGE/CDMA1X網絡構建遠程數據傳輸通道，實現輸電線路在線監測系統監控中心可以實時監測遠端現場的數據。

4、前置機子系統模塊可以有效的連接現場系統，獲得數據并實現數據存儲/轉發到輸電線路在線監測系統。

5、系統采用了多層屏蔽技術建造，機殼及傳感器外殼采用防磁金屬材料，有效屏蔽電磁干擾。數據傳輸線纜采用3層屏蔽室外線纜，各種接頭采用金屬航空頭，屏蔽、防水、防塵、連接可靠。極強的抗干擾、抗雷擊、確保系統運行穩定可靠。

6、防雷及防線路閃絡設計，機殼經過桿塔與大地連接，各種傳感器全部采用防雷器件。

7、系統采用低功耗設計，動態調整設備功耗達到節電要求。

8、采用系統接地抗干擾設計，數據采集信號雙端差分輸入，模擬信號及數字信號全部采用嚴格的工業過程優化控制技術，可確保數據采集的準確和可靠。

三、輸電線路微氣象在線監測系統的主要技術參數

名稱	技術指標
工作電壓	DC12V
功率	6W（瞬間最大:30W）
通信方式	3G/GPRS/EDGE/CDMA1X
風速	測量原理：超聲波   測量范圍：0－60 米/秒   分辨率：0.1 m/s   測量精度：±0.2 米/秒 (當風速在 0～5 米/秒范圍內)
風向	測量原理：超聲波   測量范圍：0 ～ 360°全方位，無盲區   分辨率：0.1° 度   精確度：±3° 度
溫度	測量原理：二極管結電壓測溫度   測量范圍：-40～+123.8℃   分辨率：0.1℃   測量精度：±0.3℃ 典型值
濕度	測量原理：電容式   測量范圍：0－100% RH   分辨率：0.05%   測量精度：±2% RH 典型值
氣壓	測量范圍：10－1100 HPa   測量精度：± 0.5HPa  （25℃）   分辨率：0.1HPa
其它參數	防護等級：IP64   防爆等級：本安型 IA級   工作溫度：－40℃ ～ ＋70℃   工作濕度：R 5% ～ 100%   防冰凍：三個月的鹽霧、冷凝試驗后無腐蝕   防沙塵：參照 MILSTD810E   EMC：IEC61000-4-5   電源：12－30VDC  50mA
規格	直徑170mm，高度250mm；金屬外殼，重量約2.5KG
