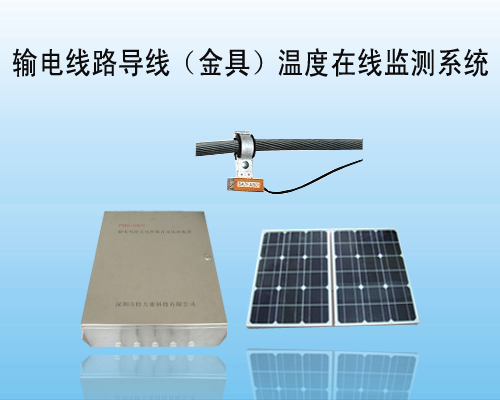

輸電線路導線溫度在線監測系統

一、概述

輸電線路是電力系統的重要組成部分，目前我國電力緊缺現象嚴重，采用耐熱導線、提高導線截面積等傳統增容技術存在建設周期長，輸電走廊征用困難、耗資大等問題。因此，對提高現有輸電線路傳輸容量的研究顯得尤為重要。輸電線路導線溫度在線監測系統從導線溫度與輸電線路載流量的關系入手，基于導線運行溫度的輸電線路動態增容理論模型，提出了高壓輸電線路導線溫度在線監測系統的總體結構，在測溫終端采用太陽能與蓄電池結合供電的方式，很好地解決了測溫終端取電困難的問題。導線溫度監測的量為：雙路導線溫度。為輸電線路增容提供決策依據。

二、輸電線路導線溫度在線監測系統的主要功能

1.具有對導線溫度的實時監測和顯示。

2.利用運營商已有的3G/GPRS/EDGE/CDMA1X網絡構建遠程數據傳輸通道，實現輸電線路在線監測系統監控中心可以實時監測遠端現場的數據。

3.前置機子系統模塊可以有效的連接現場系統，獲得數據并實現數據存儲/轉發到輸電線路在線監測系統。提供數據診斷、現場預警、報警功能。

4.系統采用了多層屏蔽技術，線路上部署的系統采用統一的金屬外殼封裝，外殼內測量傳感器也具有金屬屏蔽外殼，具有屏蔽、防水、防塵、連接可靠。極強的抗干擾、抗雷擊、確保系統運行穩定可靠。

5.數據采集前端為擴展工業級產品，適用于各種惡劣的氣候環境。

6.線路上部署的系統采用低功耗設計，在保障采集頻率的前提條件下，動態調整設備功耗甚至采用休眠技術以達到節電要求。

7.數據采集信號為數字信號，全部采用嚴格的工業過程優化控制技術，可確保數據采集的準確和可靠。

三、輸電線路導線溫度在線監測系統的主要技術指標

名稱	技術指標
工作電壓	DC12V
功率	6W（瞬間最大:30W）
通信方式	3G/GPRS/EDGE/CDMA1X
測量范圍	-55℃～+125℃
準確度級別	0.5℃
分辨率	9~12位
相對濕度測量范圍	0～100%RH，準確度：≤±3%RH；
工作溫度范圍	-40℃～+85℃；
防護等級	IP66
