使用說明書

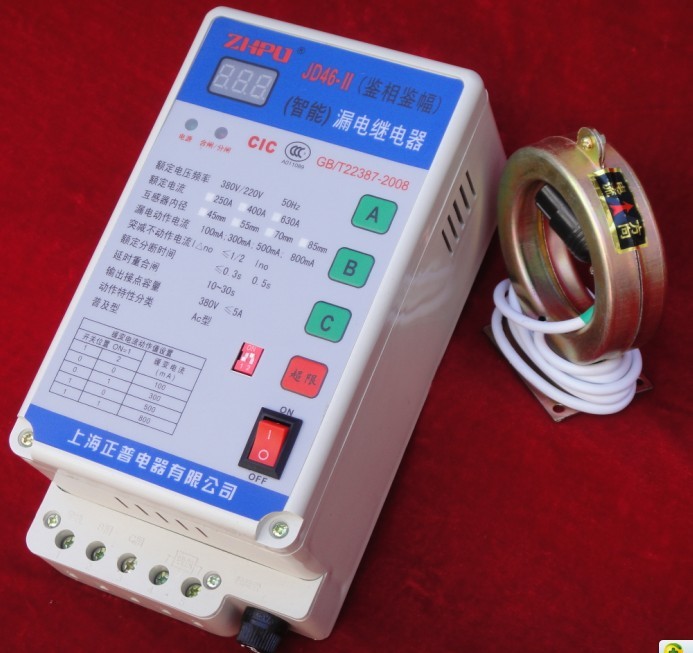

   JD46 (智能)漏電繼電器與交流接觸器或斷路器組合成漏電保護裝置，主要功能是對有致命危險和用電設備提供間接接觸保護，該產品適用于中性點直接接地的380V/220V低壓配電系統。

   本產品除符合國標GB/T22387—2008以外，還有以下特點：

1，  在三相漏電不平衡的情況下無動作死區。

2，  自動區分漏電與觸電信號,能在線路復雜，泄漏較大的線路上正常運行。

3，  抗干擾性極強，雷電，大電動機不誤動作。

4，  自動顯示漏電毫安值，判別線斷故障，了解線路漏電情況，直觀簡單方便。

5，  漏電動作值范圍大，加大了使用的適應性。

6，  節能型保護器，對配接的接觸器線圈工作電壓220V、380V通用，無聲運行,消除噪聲，節電率85%以上。

7，  開機具有一次試送是電功能，能有效防止在送電時的觸電傷亡事故。

1，  產品命名

     JD—   46—   囗

特征代號   型號 企業序號

   2，特征代號有Ⅰ、Ⅱ、Ⅲ之分：

    Ⅰ:漏電自動跟蹤型：配接CJ10、CJ12、CJ20、CJ40等型號交流接觸器。

    Ⅱ:專配斷路器型：可配接配有分勵或欠壓脫扣器的各種斷路器。如：DZ20，DZ10、DW15、DW17等斷路器。

    Ⅲ:為普及型、節能型：普及型可配接CJ10、CJ12、CJ20、CJ40等各種型號與規格交流接觸器;節能型可配接CJ10、CJ12、CJ20、CJ40等型號的普通型接觸器，可實現接觸器節能，消噪，無聲運行等功能，配接的交流接觸器范圍為：40A~630A。

漏電流自動跟蹤特性：(1)、保護器開啟時漏電動作電流值自動設定在100mA檔，當漏電流大于100mA時繼電器分閘，延時10-30s后，繼電器自動合閘，同時漏電動作電流值自動設定在300mA檔，當漏電大于300mA繼電器分閘，延時10-30S后，繼電器自動合閘，同時漏電動作電流值自動設定在500mA檔，當漏電大于500mA繼電器分閘，延時10-30S后，線路漏電電流小于500mA時，繼電器自動合閘；如漏電電流還大于500MA，繼電器分閘并且自動閉鎖。(2)、分閘時漏電故障排除后，當線路剩余電流下降至50mA以下時，3分鐘后漏電動作電流值又自動設定在100mA檔，當漏電在50-150mA時，3分鐘后漏電動作電流又自動設定在300mA檔。

1.  額定電壓.頻率：220V/380V  50H

3.  輔助電源電壓：220V

4.  額定電流：250A  400A  630A

5.  互感器內徑：45、55、70、85mm

6.  額定漏電（自動跟蹤）動作值：100、300、500mA．

7.  額定漏電不動作值：≤1/2I△n

8.  額定分?jǐn)鄷r(shí)間：≤0.3s、0.5s

9.  繼電器接點輸出能力： 5A/380V

10.  跳閘保持時間：1０～3０秒

11.  短時耐受電流：3000A

12.  節電率：85%(節能型)

13.  額定熔絲管容量：5A  6A  8A

1.  額定電壓、頻率：220V/380V  50H

2.  輔助電源電壓：220V

3.  額定電流：250A  400A  630A

4.  互感器內徑：φ45、55、70、85mm

5.  額定漏電（可調）動作電流值：100、300、500、800mA．

6.  額定漏電不動作值：≤1/2I△n

7.  額定分?jǐn)鄷r(shí)間：≤0.3s、0.5s

8.  繼電器接點輸出能力： 5A/380V

9.  跳閘保持時間：1０～3０秒

10.  短時耐受電流：3000A

11.  節電率：85%(節能型)

12.  額定熔絲管容量：5A  6A  8A
