一、產品簡介

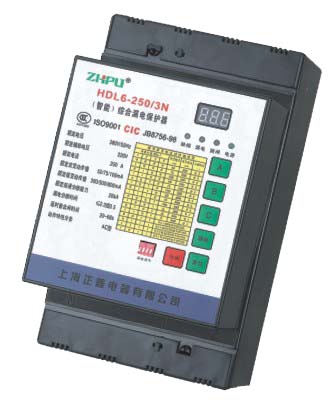

硬件：HDL6智能綜合漏電保護器是采用高新技術研發的智能新型漏電保護器，它是集鑒相鑒幅漏電繼電器、漏電斷路器的功能于一體的多功能綜合漏電保護器，適用于三相四線中性點直接接地的低壓電網，用來對人身觸電危險提供間接接觸保護，也可以對線路或用電設備的接地故障、過電流、短路、欠電壓、缺相等進行保護。本產品符合GB14048.2、GB6829-95、JB8756-98標準。

軟件：CPU采用PICMicrochip單片機，此機有以下工作特點：

1．工作電壓范圍寬，當電網電壓波動范圍比較大時，CPU能正常工作。

2．    CPU自帶A/D轉換模塊。能控制程序有效地執行，受干擾跑飛后有很強的自糾錯能力，保證程序復位到正常的工作范圍內。

3．    PIC的CPU單片機的指令系統為單字節，程序“跑飛”的可能性比具有雙字節的指令系統要小。

4．    體積小，電源供電電路簡單，進一步實現了產品的美觀，實用。

5．    在軟件方面全為數字處理系統，減小了由于模擬設計構造帶來的誤動作。在各種需要時間和數字控制的方面更精確可靠。漏電整定值可調節范圍寬，可選擇性更大。

二、產品功能特點

    2.1能自動區分緩變漏電和突變漏電。采用鑒相鑒幅技術，消除了突變動作過靈敏或不靈敏相。在三相漏電不平衡的情況下，各相對地突變漏電動作值一致性好。

    2.2集鑒相鑒幅漏電繼電器、漏電斷路器為一體。縮小了安裝位置，簡化了接線。

    2.3不但具有漏電、欠壓、過電流、短路、缺相的保護功能，還具有智能化漏電保護之特點。在調節開關上很方便地能調節額定突電流和緩就電流的動作值，而且可以在上面強行退出相應的功能！可以設置不同的突變和緩變電流動作值。還可以進行分別顯示A相、B相、C相漏電電流值。

    2.4開機可以直接檢測當前產品的工作狀態，如果在分閘狀態停電后，重送電產品會自動合上開關，無需人工手動合閘。

    2.5可自由調節分斷時間，能滿足一、二級保護的要求。

    2.6本機遇到用戶線路漏電電流超過整定值可強制退出漏電電流保護，脈沖和欠電壓也有相同的功能。但不建議使用。只作為應急臨時使用。（具體說明見面板漏電功能調節表）
