一、產品概述

本產品采用國際、國內先進電子技術和高速微處理器，將漏電、火災監控與電磁開關集成于一體，是一種多功能全自動的用電安全保護裝置，在各種故障形成階段發出聲光報警信號或迅速切斷電源，防止火災于未燃。外置煙霧探測器、聲光報警、消防聯動接口，能接受消防報警控制系統指令，遠程切斷非消防用電設備，防止火災蔓延，保護人身和財產安全。適用于民用建筑、高層建筑、體育館、會堂、劇院、電影院等公共場所供電回路的一、二級用電安全防火保護。電氣火災監控漏電保護器，按照國家GB/Z6829-2008、GB50045-95等相關標準等規定生產。

二、主要功能

1、產品集監測、報警、獨立/聯動控制等多種功能于一體。

2、具有漏電、過流、缺相、欠壓、過壓保護及聲光報警等功能。

3、具有火災煙霧探測監控保護功能。

4、具有消防聯動接口，接受消防系統的指令控制（DC24V）。

5、具有漏電流及相位自動判定功能。

6、線路漏電流達到設定值時，能迅速切斷電源并報警，且自動存儲最后一次漏電流動作值。

7、具有數碼顯示漏電電流值, 電流、電壓值。

8、可設定漏電動作值。

9、可設定分?jǐn)鄤幼鲿r間。

10、具有自動重合閘功能。

三、主要技術參數

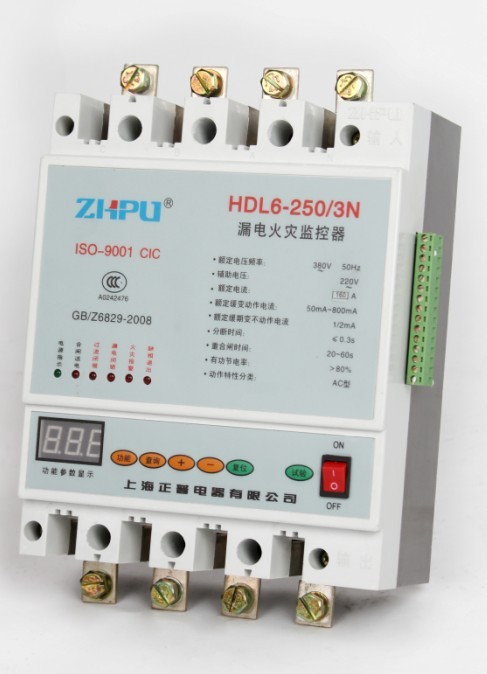

《250型》產品技術參數：

1、額定電壓、頻率    380V、50Hz

2、額定輔助電壓：    220V

3、額定限制短路電流：1000A

4、額定工作電流：    100A、160A、200A、250A ;

5、額定漏電動作電流(可設定)：50mA、100mA、200mA、300mA、500mA、800mA;

6、額定漏電不動作電流：I△no   1/2 ;

7、漏電分?jǐn)鄤幼鲿r間(可設定)：≤0.1～0.5s;

8、重合閘時間：      20～60s

9、有功節電率：      ＞80%

《630型》產品技術參數：

1、額定電壓、頻率    380V、50Hz

2、額定輔助電壓：    220V

3、額定接通分?jǐn)嗄芰Γ?000A

4、額定工作電流：    400A、630A ;

5、額定漏電動作電流(可設定)：50mA、100mA、200mA、300mA、500mA、800mA;

6、額定漏電不動作電流：I△no   1/2 ;

7、漏電分?jǐn)鄤幼鲿r間(可設定)：≤0.3、0.5s;

8、重合閘時間：      20～60s

規格型號 HDL6	外形尺寸mm L*B*H	安裝尺寸mm L1*B1	安裝螺釘
250型	245*200*105	214*42+42	盤頭螺釘M6*50
630型	355*205*180	319*102	盤頭螺釘M6*50
