| 主要作用： |
|
|
|
|
|
|
|
|

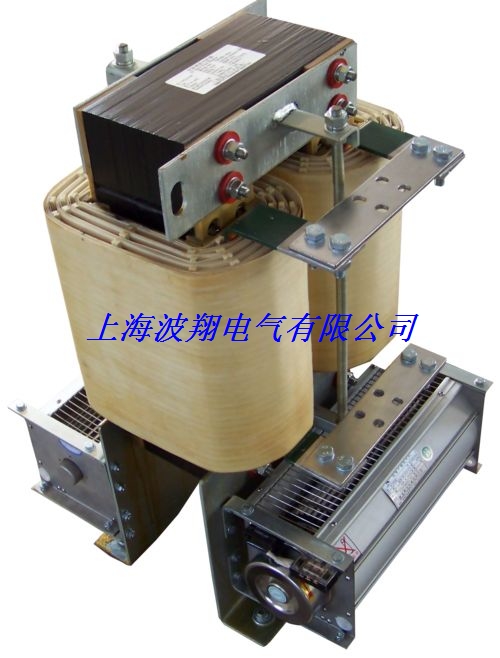

| BS-LKSG濾波電抗器用于低壓濾波柜中，與濾波電容器組串聯，利用LRC諧振原理進行調諧，能將電網中相應諧波頻率的電流或阻斷，達到諧波濾除目的，并保持系統功率因數的最佳值，使電網的供電質量得到提高，降低損耗，節約能源。 |
| 結構特點： |
|
|
|
|
|
|
|
|
| 1、鐵芯采用低損耗冷軋取向硅鋼片，因此具有較低的損耗與較高的品質因數，有效降低電抗器的溫升、節約電能、提高系統的可靠性；芯柱為分段式多氣隙結構，氣隙在電抗器運行是不發生變化，使硅鋼片牢固地結合在一起，大大降低了運行中的噪音； |
| 2、鐵芯表面采用特殊F或H級漆涂裝、五金件電鍍白鋅或噴塑，產品不宜銹蝕、美觀、性能可靠； |
|
|
| 3、我公司生產的BX-LKSG系列電抗器同國內同類產品相比具有體積小、重量輕、能耗低、外型美觀等優點，可廣泛用于風電、水電、港口、油田及工廠等諧波濾除設備配套使。 |
| 電氣性能及標準： |
|
|
|
|
|
|
|
| 1、可用于400V、660V、690V等三相濾波系統； |
|
|
|
|
|
|
| 2、調諧頻點：50HZ、250HZ、350HZ、550HZ、650HZ等不同頻率； |
|
|
|
|
| 3、三相電抗器的任意兩相電抗值之差不大于正負2%； |
|
|
|
|
|
| 4、在1.8倍工頻率額定電流下的電抗值不小于額定值的95%； |
|
|
|
|
|
| 5、電抗器能在工頻電流為1.35倍額定電流的最大工作電流下連續運行； |
|
|
|
|
| 6、電抗器能在三次和五次諧波電流含量均不大于35%，總電流方均根值不大于1.2倍額定電流的情況下連續運行； |
| 7、工頻耐壓：鐵芯-繞組3000V AC/50HZ/5MA/60S無飛弧擊穿放電現象（工廠測試）； |
|
|
| 8、絕緣耐熱等級;F、H級； |
|
|
|
|
|
|
|
| 9、溫升限值：鐵芯不超過90K（溫度計法），線圈溫升不超過95K（直流電阻法）； |
|
|
|
| 10、工作噪音：小于60dB（與電抗器水平距離點1米處）； |
|
|
|
|
|
| 11、產品執行標準：GB10229-88《電抗器》（IEC289-1987） JB5346-1998《串聯電抗器標準》 |
|
|
| 使用條件： |
|
|
|
|
|
|
|
|
| 1、海拔高度不超過1000米； |
|
|
|
|
|
|
|
| 2、運行環境溫度-25~+40，相對濕度不超過85%； |
|
|
|
|
|
| 3周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備； |
|
|
|
|
| 4、無劇烈震動和強烈顛簸的地方；有防雨設備的地方； |
|
|
|
|
|
| 5、在無爆炸危險的環境中，且環境中無足以腐蝕金屬和破環絕緣的氣體及導電塵埃的地方。 |
|
|
