本測試儀屬簡易便攜式，是為定性的測量漏電電流動作保護器（俗稱漏電開關，含觸電保安器等）的漏電動作電流和動作時間而設計的專用測試設備。本測試儀的試驗方法符合GB6829-95《漏電電流動作保護器》的有關要求。它可用于各種型式的單相一級、二極及三相三級、四級（測相線對地線，相線對中線）的漏電保護器。主要用于對處于線路中運行的漏電保護器進行測試，為維修及定期檢查運行中的漏電保護器提供了攜帶方便，使用簡單，性能可靠的測試設備。

1.正常工作條件

1.1周圍空氣溫度-10℃~+40℃

1.2周圍空氣溫度在+25℃時最大相對溫度不大于85%

1.3工作電壓（220±10%）V50Hz

1.4周圍空氣中不含有腐蝕氣體式成質

1.5周圍無強烈電磁場干擾

2.適用對象：

工作電壓在（200±10%）V的單相一級、二極及三相三極、四極（測相對地、相對中）的漏電保護器和觸電保安器等

2.1漏電電流整定值0~400mA，級差為10 mA任意選定

2.2動作時間顯示值0~310mS，級差為10 mS按實測值顯示

2.3整定漏電電流誤差220V時不大于5%

2.4測量時間誤差,在工作電壓頻率為50Hz時不大于兩個級差（即20ms）

2.5直流電源9V6F22電池

3.)體積與重量

3.1體積：L×W×H    135×80×34

3.2重量：不大于0.3kg

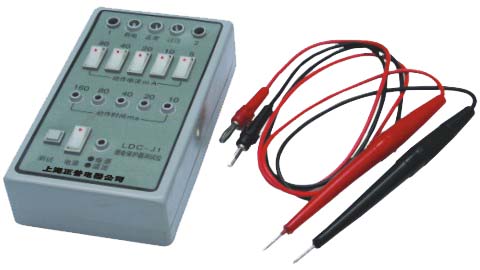

1.測試線插孔2個接測試導線,可以任意一個接地一個接試品負載端相線,或?qū)?要測試導線任意接在試品進出線的對角線上。

2線路電壓指示燈(氖燈)三個

“有電”－線路電壓在60V以上時即亮;

“正常”－線路電壓大于200V左右時亮,可通進測試;

“過壓”－線路電壓在大于240V左右時亮表示電壓太高,應停止試驗。

3直流電源開關

   控制直流電源通斷，向上為接通

4電源－溢出指示燈

直流電源無關接通，指示燈亮，若電池電壓不足時，指示燈不亮或發暗，此時需要更換新電池，測試時，動作時間計時溢出，指示燈滅，經2~3s左右自動恢復。

5試驗按鈕

控制漏電電流加到試品上，進行試驗。

6漏電電流整定開關（5只）

自左至分別為200mA，100 mA，50 mA，30 mA，10 mA，向上為接近，可以任意組合，總和為漏電電流整定值。

7動作時間顯示燈（5只）

自左至右分別為160ms，80 ms，40 ms，20 ms，10 ms，燈亮為計數值，把發亮的燈相加即為動作時間，燈亮后3s~5s即自動熄滅。

1準備：，另一根接到試品負載端的相線或中線上，接線正確且線路電壓“有電”及“正常”，顯示燈亮，直流將本測試儀的兩根測試導線任意接到地線和試品負載端的相線上或一根接到試品線路端的中線或相線上電源開關接通后，電流－溢出指示燈亮，只有此三個燈亮?xí)r才可進行試驗。

2整定動作電流：撥動漏電電流選擇開關，選用開關的數值之和即為整定的漏電電流值。

3試驗

3.1突然出現漏電流時的試驗方法：按下試驗按鈕，即開始試驗。

1.若一切正常,則試品動作、動作時間顯示燈亮的總和即為動作時間；顯示燈亮后保持3~5s后自動熄滅。

2.按下試驗開關后，試品動作，所有時間顯示燈瞬時一亮后又全滅，電源－溢出指示燈也熄滅，表示動作時間大于310ms（溢出）；

3.按下試驗按鈕后，試品有故障（拒動），或整定電流太小而不動作，此時，可加大整定電流再復試。

3.2用漏電開關接通漏電電流的試驗方法

接好測試導線，接線正確后，將試品分?jǐn)啵�按下本測試儀試驗按鈕，然后接通試品，如整定電流適當，試品良好，則試品合上瞬間，立即自動分?jǐn)啵�試品結果與4.3.1條相同。

3.3在1.1或0.85倍額定電壓下進行試驗。

由于本測試儀的漏電電流整定值與試品工作電壓有關，所以計算漏電電流時，應相應乘上1.1或0.85倍,其他方法與4.3.1,4.3.2相同

3.4連續測試中,測試結束應迅速將試驗按鈕松開,停止測試時應關掉直流電源開關。

4).說明

4.1本測試儀為定性測量儀器，所以當試品為30mA動作的漏電保護器時，因為15mA不會動作，因而整定電流為10mA時試品不會動作，整定電流為20mA時試品可能動作，也可能不動作，整定電流為30mA時試品應正常動作。

4.2本儀器記錄時間以10ms為基本單位，最大誤差為兩個基本單位，即20ms，例如：對動作時間為100ms的試品，如測量結果動作時間為120ms時，仍可以認為基本合格。

4.3測試線的使用,兩根測試導線一端為香蕉插頭,可任意插在本測試儀的1.2兩個測試線接線孔中,一根另一端為鯉魚夾,可夾在被試品接地線上;另一根一端為表棒,可直接和試品接觸,也可將表棒頭插入所附的鯉魚夾的末端孔中,再去夾住試品。

5) 接線示意舉例

5.1單相兩極漏電保護器（

   實線為相對接地接法，虛線為試品進、出線對角接法。

5.2三相三極或三相四極漏電保護器

實線為相對地，虛線為相對零線。

5.3漏電繼電器

漏電繼電器零序互感器在外部，與交流接觸器組合為保護裝置，此時有一根測試導線必須接在零序互感器的下端，或穿過零序互感器后再接到交流接觸器出線端。

1) 成套性

1.1使用說明書1份（含合格證及裝箱單）

1.2原理圖1份

1.3測試導線二根及鯉魚夾一只

1.4內包裝袋一只

  在用戶遵守儀器的保管和使用條件下，從發貨之日起一年內，產品因制造質量不良而無法使用時可負責修理直至調換
